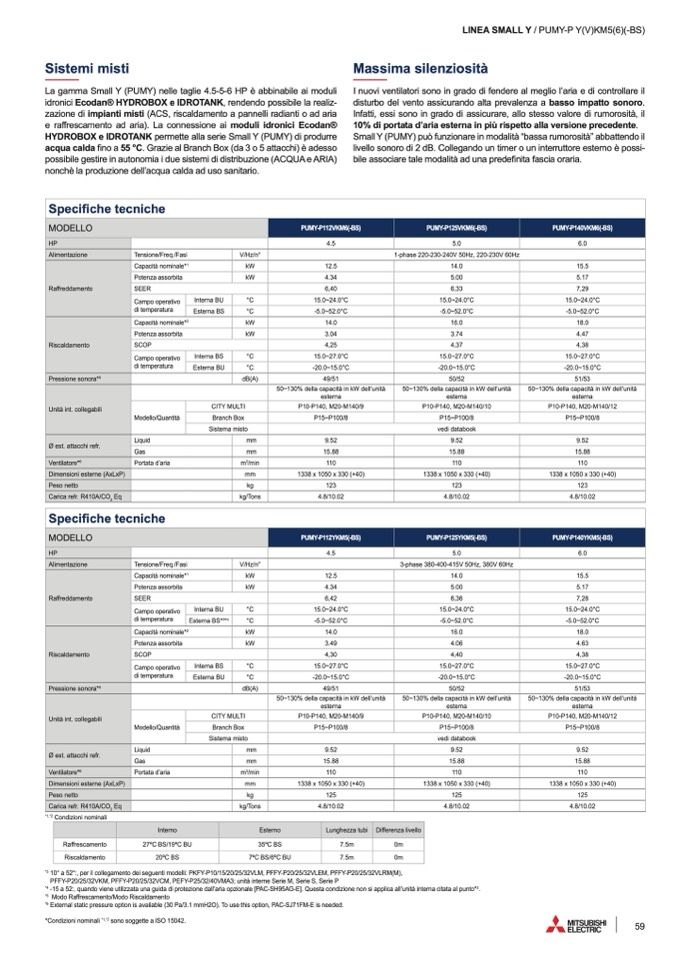

Sistemi misti

La gamma Small Y (PUMY) nelle taglie 4.5-5-6 HP è abbinabile ai moduli

idronici Ecodan® HYDROBOX e IDROTANK, rendendo possibile la realiz-

zazione di impianti misti (ACS, riscaldamento a pannelli radianti o ad aria

e raffrescamento ad aria). La connessione ai moduli idronici Ecodan®

HYDROBOX e IDROTANK permette alla serie Small Y (PUMY) di produrre

acqua calda fino a 55 °C. Grazie al Branch Box (da 3 o 5 attacchi) è adesso

possibile gestire in autonomia i due sistemi di distribuzione (ACQUA e ARIA)

nonchè la produzione dell’acqua calda ad uso sanitario.

LINEA SMALL Y / PUMY-P Y(V)KM5(6)(-BS)

Massima silenziosità

I nuovi ventilatori sono in grado di fendere al meglio l’aria e di controllare il

disturbo del vento assicurando alta prevalenza a basso impatto sonoro.

Infatti, essi sono in grado di assicurare, allo stesso valore di rumorosità, il

10% di portata d’aria esterna in più rispetto alla versione precedente.

Small Y (PUMY) può funzionare in modalità “bassa rumorosità” abbattendo il

livello sonoro di 2 dB. Collegando un timer o un interruttore esterno è possi-

bile associare tale modalità ad una predefinita fascia oraria.

Specifiche tecniche

MODELLO

PUMY-P112VKM6(-BS)

PUMY-P125VKM6(-BS)

PUMY-P140VKM6(-BS)

HP

4.5

5.0

6.0

Alimentazione

Tensione/Freq./Fasi

V/Hz/n°

1-phase 220-230-240V 50Hz, 220-230V 60Hz

Raffreddamento

Capacità nominale*

1

kW

12.5

14.0

15.5

Potenza assorbita

kW

4.34

5.00

5.17

SEER

6,40

6,33

7,29

Campo operativo

di temperatura

Interna BU

°C

15.0~24.0°C

15.0~24.0°C

15.0~24.0°C

Esterna BS

°C

-5.0~52.0°C

-5.0~52.0°C

-5.0~52.0°C

Riscaldamento

Capacità nominale*

2

kW

14.0

16.0

18.0

Potenza assorbita

kW

3.04

3.74

4.47

SCOP

4,25

4,37

4,38

Campo operativo

di temperatura

Interna BS

°C

15.0~27.0°C

15.0~27.0°C

15.0~27.0°C

Esterna BU

°C

-20.0~15.0°C

-20.0~15.0°C

-20.0~15.0°C

Pressione sonora*

5

dB(A)

49/51

50/52

51/53

Unità int. collegabili

50~130% della capacità in kW dell’unità

esterna

50~130% della capacità in kW dell’unità

esterna

50~130% della capacità in kW dell’unità

esterna

Modello/Quantità

CITY MULTI

P10-P140, M20-M140/9

P10-P140, M20-M140/10

P10-P140, M20-M140/12

Branch Box

P15~P100/8

P15~P100/8

P15~P100/8

Sistema misto

vedi databook

Ø est. attacchi refr.

Liquid

mm

9.52

9.52

9.52

Gas

mm

15.88

15.88

15.88

Ventilatore*

6

Portata d’aria

m

3

/min

110

110

110

Dimensioni esterne (AxLxP)

mm

1338 x 1050 x 330 (+40)

1338 x 1050 x 330 (+40)

1338 x 1050 x 330 (+40)

Peso netto

kg

123

123

123

Carica refr. R410A/CO

2

Eq

kg/Tons

4.8/10.02

4.8/10.02

4.8/10.02

Specifiche tecniche

MODELLO

PUMY-P112YKM5(-BS)

PUMY-P125YKM5(-BS)

PUMY-P140YKM5(-BS)

HP

4.5

5.0

6.0

Alimentazione

Tensione/Freq./Fasi

V/Hz/n°

3-phase 380-400-415V 50Hz, 380V 60Hz

Raffreddamento

Capacità nominale*

1

kW

12.5

14.0

15.5

Potenza assorbita

kW

4.34

5.00

5.17

SEER

6,42

6,36

7,28

Campo operativo

di temperatura

Interna BU

°C

15.0~24.0°C

15.0~24.0°C

15.0~24.0°C

Esterna BS*

3

*

4

°C

-5.0~52.0°C

-5.0~52.0°C

-5.0~52.0°C

Riscaldamento

Capacità nominale*

2

kW

14.0

16.0

18.0

Potenza assorbita

kW

3.49

4.06

4.63

SCOP

4,30

4,40

4,38

Campo operativo

di temperatura

Interna BS

°C

15.0~27.0°C

15.0~27.0°C

15.0~27.0°C

Esterna BU

°C

-20.0~15.0°C

-20.0~15.0°C

-20.0~15.0°C

Pressione sonora*

5

dB(A)

49/51

50/52

51/53

Unità int. collegabili

50~130% della capacità in kW dell’unità

esterna

50~130% della capacità in kW dell’unità

esterna

50~130% della capacità in kW dell’unità

esterna

Modello/Quantità

CITY MULTI

P10-P140, M20-M140/9

P10-P140, M20-M140/10

P10-P140, M20-M140/12

Branch Box

P15~P100/8

P15~P100/8

P15~P100/8

Sistema misto

vedi databook

Ø est. attacchi refr.

Liquid

mm

9.52

9.52

9.52

Gas

mm

15.88

15.88

15.88

Ventilatore*

6

Portata d’aria

m

3

/min

110

110

110

Dimensioni esterne (AxLxP)

mm

1338 x 1050 x 330 (+40)

1338 x 1050 x 330 (+40)

1338 x 1050 x 330 (+40)

Peso netto

kg

125

125

125

Carica refr. R410A/CO

2

Eq

kg/Tons

4.8/10.02

4.8/10.02

4.8/10.02

*1,*2

Condizioni nominali

*3

10° a 52°:, per il collegamento dei seguenti modelli: PKFY-P10/15/20/25/32VLM, PFFY-P20/25/32VLEM, PFFY-P20/25/32VLRM(M),

PFFY-P20/25/32VKM, PFFY-P20/25/32VCM, PEFY-P25/32/40VMA3; unità interne Serie M, Serie S, Serie P

*4

-15 a 52:, quando viene utilizzata una guida di protezione dall’aria opzionale [PAC-SH95AG-E]. Questa condizione non si applica all’unità interna citata al punto*

3

.

*5

Modo Raffrescamento/Modo Riscaldamento

*6

External static pressure option is available (30 Pa/3.1 mmH2O). To use this option, PAC-SJ71FM-E is needed.

*Condizioni nominali

*1,*2

sono soggette a ISO 15042.

59

Interno

Esterno

Lunghezza tubi

Differenza livello

Raffrescamento

27oC BS/19oC BU

35oC BS

7.5m

0m

Riscaldamento

20oC BS

7oC BS/6oC BU

7.5m

0m
