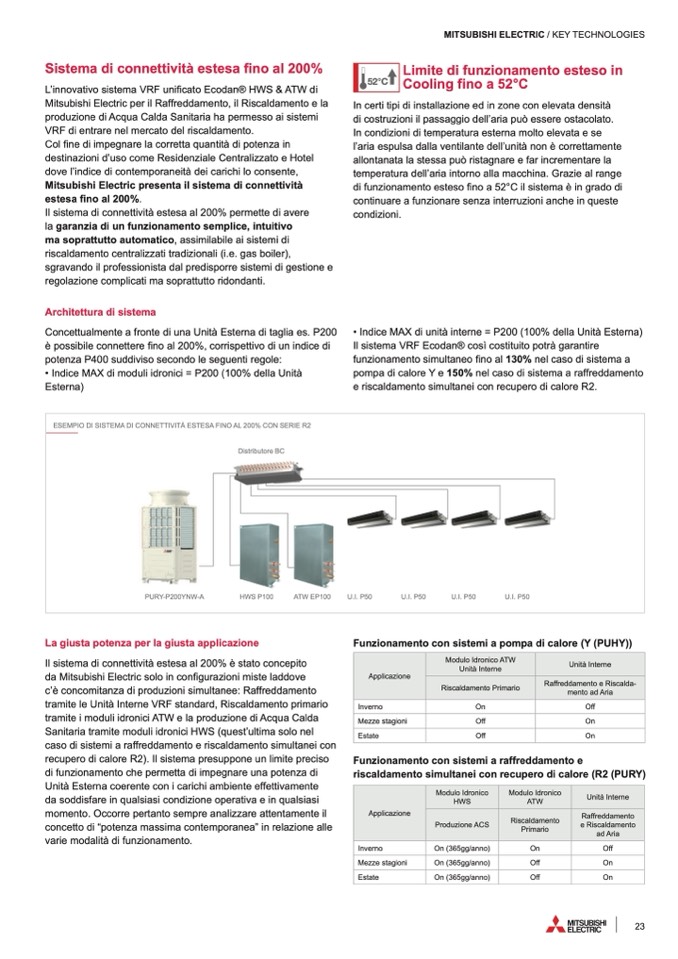

Sistema di connettività estesa fino al 200%
L’innovativo sistema VRF unificato Ecodan® HWS & ATW di
Mitsubishi Electric per il Raffreddamento, il Riscaldamento e la
produzione di Acqua Calda Sanitaria ha permesso ai sistemi
VRF di entrare nel mercato del riscaldamento.
Col fine di impegnare la corretta quantità di potenza in
destinazioni d’uso come Residenziale Centralizzato e Hotel
dove l’indice di contemporaneità dei carichi lo consente,
Mitsubishi Electric presenta il sistema di connettività
estesa fino al 200%.
Il sistema di connettività estesa al 200% permette di avere
la garanzia di un funzionamento semplice, intuitivo
ma soprattutto automatico, assimilabile ai sistemi di
riscaldamento centralizzati tradizionali (i.e. gas boiler),
sgravando il professionista dal predisporre sistemi di gestione e
regolazione complicati ma soprattutto ridondanti.
Architettura di sistema
Concettualmente a fronte di una Unità Esterna di taglia es. P200
è possibile connettere fino al 200%, corrispettivo di un indice di
potenza P400 suddiviso secondo le seguenti regole:
• Indice MAX di moduli idronici = P200 (100% della Unità
Esterna)
La giusta potenza per la giusta applicazione
Il sistema di connettività estesa al 200% è stato concepito
da Mitsubishi Electric solo in configurazioni miste laddove
c’è concomitanza di produzioni simultanee: Raffreddamento
tramite le Unità Interne VRF standard, Riscaldamento primario
tramite i moduli idronici ATW e la produzione di Acqua Calda
Sanitaria tramite moduli idronici HWS (quest’ultima solo nel
caso di sistemi a raffreddamento e riscaldamento simultanei con
recupero di calore R2). Il sistema presuppone un limite preciso
di funzionamento che permetta di impegnare una potenza di
Unità Esterna coerente con i carichi ambiente effettivamente
da soddisfare in qualsiasi condizione operativa e in qualsiasi
momento. Occorre pertanto sempre analizzare attentamente il
concetto di “potenza massima contemporanea” in relazione alle
varie modalità di funzionamento.
MITSUBISHI ELECTRIC / KEY TECHNOLOGIES
Limite di funzionamento esteso in
In certi tipi di installazione ed in zone con elevata densità
di costruzioni il passaggio dell’aria può essere ostacolato.
In condizioni di temperatura esterna molto elevata e se
l’aria espulsa dalla ventilante dell’unità non è correttamente
allontanata la stessa può ristagnare e far incrementare la
temperatura dell’aria intorno alla macchina. Grazie al range
di funzionamento esteso fino a 52°C il sistema è in grado di
continuare a funzionare senza interruzioni anche in queste
condizioni.
• Indice MAX di unità interne = P200 (100% della Unità Esterna)
Il sistema VRF Ecodan® così costituito potrà garantire
funzionamento simultaneo fino al 130% nel caso di sistema a
pompa di calore Y e 150% nel caso di sistema a raffreddamento
e riscaldamento simultanei con recupero di calore R2.
Funzionamento con sistemi a pompa di calore (Y (PUHY))
52°C
Inverno
Mezze stagioni
Estate
On
Off
Off
On
Off
On
Cooling fino a 52°C
ESEMPIO DI SISTEMA DI CONNETTIVITÀ ESTESA FINO AL 200% CON SERIE R2
Distributore BC
PURY-P200YNW-A
HWS P100
ATW EP100
U.I. P50
U.I. P50
U.I. P50
U.I. P50
Applicazione
Modulo Idronico ATW
Unità Interne
Unità Interne
Riscaldamento Primario
Raffreddamento e Riscalda-
mento ad Aria
Funzionamento con sistemi a raffreddamento e
riscaldamento simultanei con recupero di calore (R2 (PURY)
Applicazione
Modulo Idronico
HWS
Modulo Idronico
ATW
Unità Interne
Produzione ACS
Riscaldamento
Primario
Raffreddamento
e Riscaldamento
ad Aria
Inverno
Mezze stagioni
Estate
On (365gg/anno)
On (365gg/anno)
On (365gg/anno)
On
Off
Off
On
Off
On
