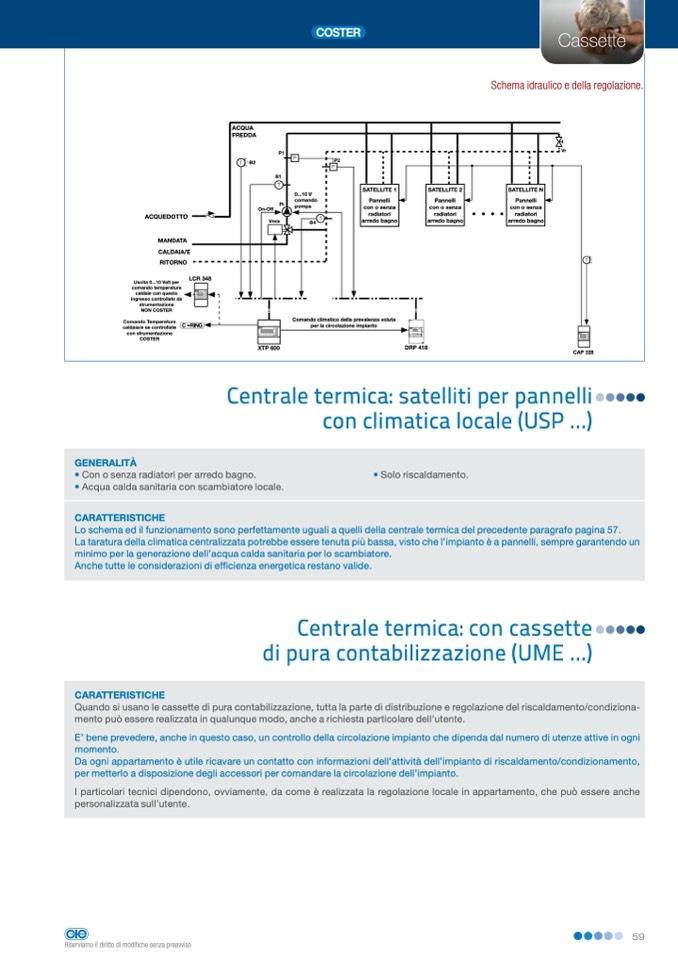

Centrale termica: satelliti per pannelli

con climatica locale (USP ...)

GENERALITÀ

• Con o senza radiatori per arredo bagno.

• Solo riscaldamento.

• Acqua calda sanitaria con scambiatore locale.

CARATTERISTICHE

Lo schema ed il funzionamento sono perfettamente uguali a quelli della centrale termica del precedente paragrafo pagina 57.

La taratura della climatica centralizzata potrebbe essere tenuta più bassa, visto che l’impianto è a pannelli, sempre garantendo un

minimo per la generazione dell’acqua calda sanitaria per lo scambiatore.

Anche tutte le considerazioni di efficienza energetica restano valide.

Centrale termica: con cassette

di pura contabilizzazione (UME ...)

CARATTERISTICHE

Quando si usano le cassette di pura contabilizzazione, tutta la parte di distribuzione e regolazione del riscaldamento/condiziona-

mento può essere realizzata in qualunque modo, anche a richiesta particolare dell’utente.

E’ bene prevedere, anche in questo caso, un controllo della circolazione impianto che dipenda dal numero di utenze attive in ogni

momento.

Da ogni appartamento è utile ricavare un contatto con informazioni dell’attività dell’impianto di riscaldamento/condizionamento,

per metterlo a disposizione degli accessori per comandare la circolazione dell’impianto.

I particolari tecnici dipendono, ovviamente, da come è realizzata la regolazione locale in appartamento, che può essere anche

personalizzata sull’utente.
