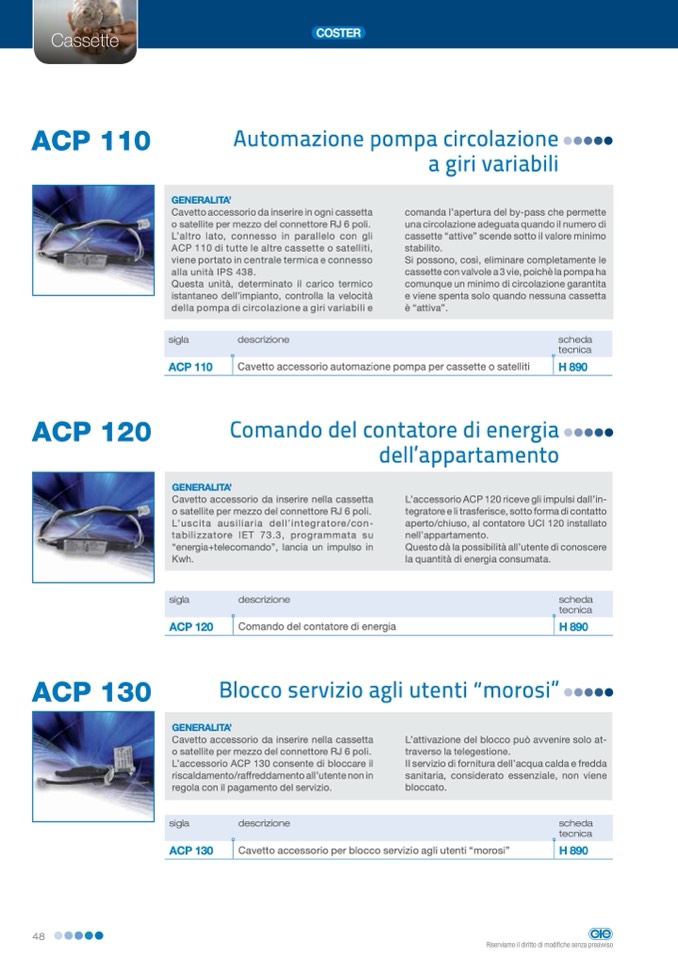

Cassette
ACP 110
Automazione pompa circolazione
a giri variabili
GENERALITA’
Cavetto accessorio da inserire in ogni cassetta
o satellite per mezzo del connettore RJ 6 poli.
L’altro lato, connesso in parallelo con gli
ACP 110 di tutte le altre cassette o satelliti,
viene portato in centrale termica e connesso
alla unità IPS 438.
Questa unità, determinato il carico termico
istantaneo dell’impianto, controlla la velocità
della pompa di circolazione a giri variabili e
comanda l’apertura del by-pass che permette
una circolazione adeguata quando il numero di
cassette “attive” scende sotto il valore minimo
stabilito.
Si possono, così, eliminare completamente le
cassette con valvole a 3 vie, poichè la pompa ha
comunque un minimo di circolazione garantita
e viene spenta solo quando nessuna cassetta
è “attiva”.
sigla
descrizione
scheda
tecnica
ACP 110
Cavetto accessorio automazione pompa per cassette o satelliti
H 890
ACP 120
ACP 130
Comando del contatore di energia
dell’appartamento
GENERALITA’
Cavetto accessorio da inserire nella cassetta
o satellite per mezzo del connettore RJ 6 poli.
L’uscita ausiliaria dell’integratore/con-
tabilizzatore IET 73.3, programmata su
“energia+telecomando”, lancia un impulso in
Kwh.
L’accessorio ACP 120 riceve gli impulsi dall’in-
tegratore e li trasferisce, sotto forma di contatto
aperto/chiuso,alcontatoreUCI120installato
nell’appartamento.
Questodàlapossibilitàall’utentediconoscere
la quantità di energia consumata.
sigla
descrizione
scheda
tecnica
ACP 120
Comando del contatore di energia
H 890
Blocco servizio agli utenti “morosi”
GENERALITA’
Cavetto accessorio da inserire nella cassetta
o satellite per mezzo del connettore RJ 6 poli.
L’accessorio ACP 130 consente di bloccare il
riscaldamento/raffreddamentoall’utentenonin
regola con il pagamento del servizio.
L’attivazione del blocco può avvenire solo at-
traverso la telegestione.
Il servizio di fornitura dell’acqua calda e fredda
sanitaria, considerato essenziale, non viene
bloccato.
sigla
descrizione
scheda
tecnica
ACP 130
Cavetto accessorio per blocco servizio agli utenti “morosi”
H 890
48
