UME 1110S

Famiglia di cassette

GENERALITÀ

• Contabilizzazione calorie e frigorie per riscaldamento e

• Possibilità di distribuire e contabilizzare l’acqua sanitaria

raffreddamento.

calda e fredda.

CARATTERISTICHE

Questa cassetta ha il solo compito di contabilizzare le calorie

e/o le frigorie dell’impianto di riscaldamento e raffreddamento

e i m

3

di acqua calda e fredda prelevata.

L’impianto dell’appartamento è assolutamente libero e può

essere fatto anche in maniera diversa, appartamento per

appartamento.

Il sistema è adatto anche alle valvole termostatiche, radiatore

per radiatore, siano esse meccaniche o elettroniche.

Significato delle sigle per la scelta dei modelli

Il significato della sigla del modulo della cassetta è: UME

x

1: linea Risc./Raffr. da 3/4"

e contatore da 1,5 m

3

/h.

2: linea Risc./Raffr. da 1"

e contatore da 2,5 m

3

/h.

Altre misure a richiesta.

x

0: senza acqua calda sani-

taria.

1: con acqua calda sanitaria,

tubo da 3/4" e contatore

da 1,5 m

3

/h.

2: con acqua calda sanitaria,

tubo da 3/4" e contatore

da 2,5 m

3

/h.

x

0

x

0: senza acqua fredda sani-

taria.

1: con acqua fredda sanitaria,

tubo da 3/4" e contatore

da 1,5 m

3

/h.

2: con acqua fredda sanitaria,

tubo da 3/4" e contatore

da 2,5 m

3

/h.

0: senza zone

prestabilite.

S: orizzontale con

ingresso caldaia a

sinistra.

D: orizzontale con

ingresso caldaia a

destra.

V: verticale con ingres-

so caldaia in alto.

Il sovrapprezzo per le versioni

speciali viene dato a richiesta.

Per disponibilità e tempi di

consegna chiedere alla rete

commerciale.

42

Riserviamo il diritto di modifiche senza preavviso

C BUS

C RING

C LOC

SIGLA

arrivo

Centrale

Termica

ritorno

Acqua Calda

arrivo

Acqua Fredda

Mandata

Appartamento

ritorno

Acqua Calda

APPARTAMENTO

Acqua Fredda

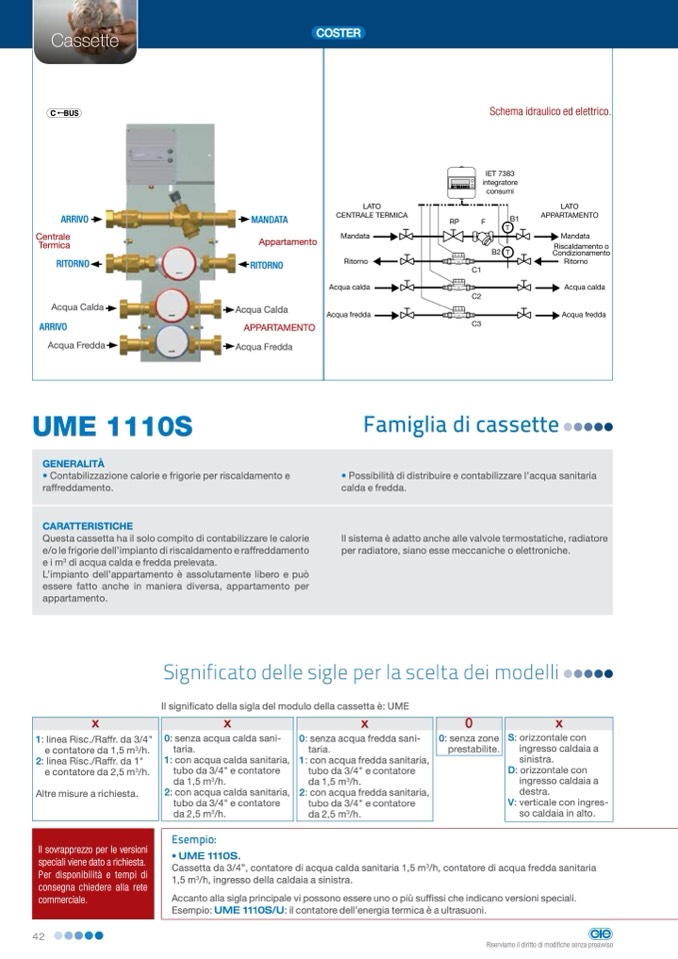

Schema idraulico ed elettrico.

Esempio:

• UME 1110S.

Cassetta da 3/4”, contatore di acqua calda sanitaria 1,5 m

3

/h, contatore di acqua fredda sanitaria

1,5 m

3

/h, ingresso della caldaia a sinistra.

Accanto alla sigla principale vi possono essere uno o più suffissi che indicano versioni speciali.

Esempio: UME 1110S/U: il contatore dell’energia termica è a ultrasuoni.
