Cassette

C BUS

C RING

C LOC

SIGLA

arrivo

Centrale

Termica

ritorno

Acqua Calda

arrivo

Acqua Fredda

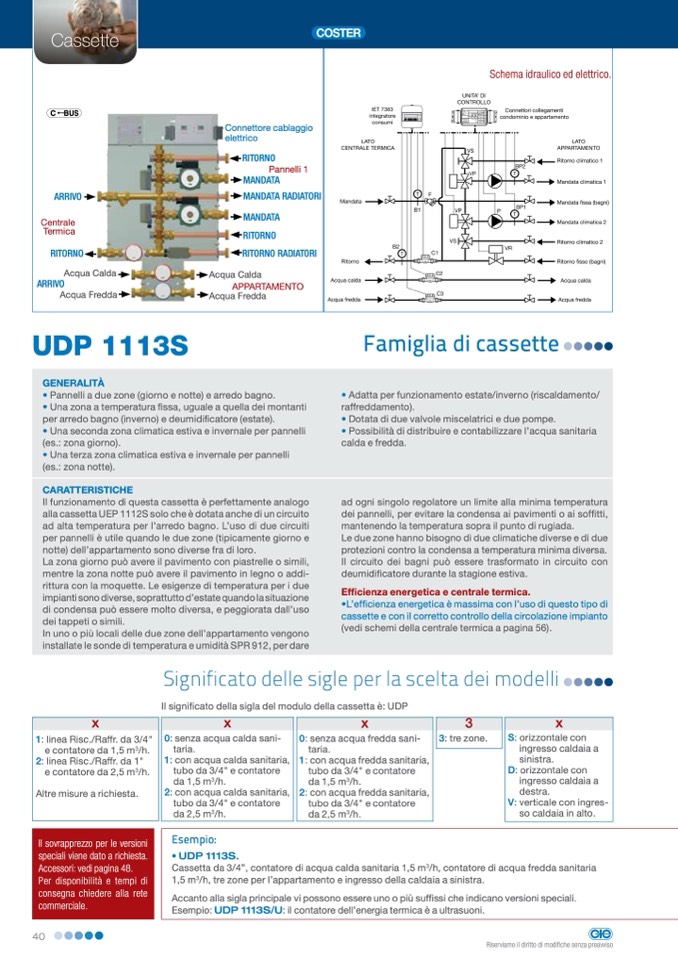

UDP 1113S

GENERALITÀ

Connettore cablaggio

elettrico

ritorno

Pannelli 1

Mandata

Mandata radiatori

Mandata

ritorno

ritorno radiatori

Acqua Calda

APPARTAMENTO

Acqua Fredda

• Pannelli a due zone (giorno e notte) e arredo bagno.

• Una zona a temperatura fissa, uguale a quella dei montanti

per arredo bagno (inverno) e deumidificatore (estate).

• Una seconda zona climatica estiva e invernale per pannelli

(es.: zona giorno).

• Una terza zona climatica estiva e invernale per pannelli

(es.: zona notte).

CARATTERISTICHE

Il funzionamento di questa cassetta è perfettamente analogo

alla cassetta UEP 1112S solo che è dotata anche di un circuito

ad alta temperatura per l’arredo bagno. L’uso di due circuiti

per pannelli è utile quando le due zone (tipicamente giorno e

notte) dell’appartamento sono diverse fra di loro.

La zona giorno può avere il pavimento con piastrelle o simili,

mentre la zona notte può avere il pavimento in legno o addi-

rittura con la moquette. Le esigenze di temperatura per i due

impianti sono diverse, soprattutto d’estate quando la situazione

di condensa può essere molto diversa, e peggiorata dall’uso

dei tappeti o simili.

In uno o più locali delle due zone dell’appartamento vengono

installate le sonde di temperatura e umidità SPR 912, per dare

Famiglia di cassette

• Adatta per funzionamento estate/inverno (riscaldamento/

raffreddamento).

• Dotata di due valvole miscelatrici e due pompe.

• Possibilità di distribuire e contabilizzare l’acqua sanitaria

calda e fredda.

ad ogni singolo regolatore un limite alla minima temperatura

dei pannelli, per evitare la condensa ai pavimenti o ai soffitti,

mantenendo la temperatura sopra il punto di rugiada.

Le due zone hanno bisogno di due climatiche diverse e di due

protezioni contro la condensa a temperatura minima diversa.

Il circuito dei bagni può essere trasformato in circuito con

deumidificatore durante la stagione estiva.

Efficienza energetica e centrale termica.

•L’efficienza energetica è massima con l’uso di questo tipo di

cassette e con il corretto controllo della circolazione impianto

(vedi schemi della centrale termica a pagina 56).

Significato delle sigle per la scelta dei modelli

Il significato della sigla del modulo della cassetta è: UDP

x

x

x

3

x

1: linea Risc./Raffr. da 3/4"

e contatore da 1,5 m

3

/h.

2: linea Risc./Raffr. da 1"

e contatore da 2,5 m

3

/h.

Altre misure a richiesta.

0: senza acqua calda sani-

taria.

1: con acqua calda sanitaria,

tubo da 3/4" e contatore

da 1,5 m

3

/h.

2: con acqua calda sanitaria,

tubo da 3/4" e contatore

da 2,5 m

3

/h.

Esempio:

0: senza acqua fredda sani-

taria.

1: con acqua fredda sanitaria,

tubo da 3/4" e contatore

da 1,5 m

3

/h.

2: con acqua fredda sanitaria,

tubo da 3/4" e contatore

da 2,5 m

3

/h.

3: tre zone.

S: orizzontale con

ingresso caldaia a

sinistra.

D: orizzontale con

ingresso caldaia a

destra.

V: verticale con ingres-

so caldaia in alto.

Il sovrapprezzo per le versioni

speciali viene dato a richiesta.

Accessori: vedi pagina 48.

Per disponibilità e tempi di

consegna chiedere alla rete

commerciale.

• UDP 1113S.

Cassetta da 3/4”, contatore di acqua calda sanitaria 1,5 m

3

/h, contatore di acqua fredda sanitaria

1,5 m

3

/h, tre zone per l’appartamento e ingresso della caldaia a sinistra.

Accanto alla sigla principale vi possono essere uno o più suffissi che indicano versioni speciali.

Esempio: UDP 1113S/U: il contatore dell’energia termica è a ultrasuoni.

40

Riserviamo il diritto di modifiche senza preavviso

Schema idraulico ed elettrico.
