Cassette

C BUS

C RING

C LOC

SIGLA

arrivo

Centrale

Termica

ritorno

Acqua Calda

arrivo

Acqua Fredda

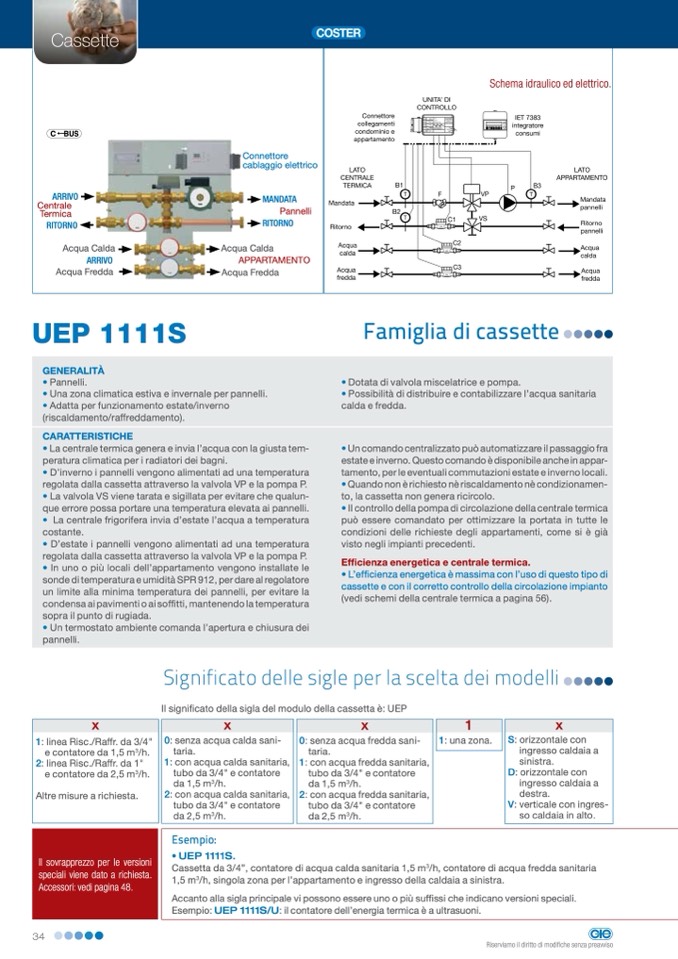

UEP 1111S

GENERALITÀ

Connettore

cablaggio elettrico

Mandata

Pannelli

ritorno

Acqua Calda

APPARTAMENTO

Acqua Fredda

• Pannelli.

• Una zona climatica estiva e invernale per pannelli.

• Adatta per funzionamento estate/inverno

(riscaldamento/raffreddamento).

CARATTERISTICHE

• La centrale termica genera e invia l’acqua con la giusta tem-

peratura climatica per i radiatori dei bagni.

• D’inverno i pannelli vengono alimentati ad una temperatura

regolata dalla cassetta attraverso la valvola VP e la pompa P.

• La valvola VS viene tarata e sigillata per evitare che qualun-

que errore possa portare una temperatura elevata ai pannelli.

• La centrale frigorifera invia d’estate l’acqua a temperatura

costante.

• D’estate i pannelli vengono alimentati ad una temperatura

regolata dalla cassetta attraverso la valvola VP e la pompa P.

• In uno o più locali dell’appartamento vengono installate le

sonde di temperatura e umidità SPR 912, per dare al regolatore

un limite alla minima temperatura dei pannelli, per evitare la

condensa ai pavimenti o ai soffitti, mantenendo la temperatura

sopra il punto di rugiada.

• Un termostato ambiente comanda l’apertura e chiusura dei

pannelli.

Famiglia di cassette

• Dotata di valvola miscelatrice e pompa.

• Possibilità di distribuire e contabilizzare l’acqua sanitaria

calda e fredda.

• Un comando centralizzato può automatizzare il passaggio fra

estate e inverno. Questo comando è disponibile anche in appar-

tamento, per le eventuali commutazioni estate e inverno locali.

• Quando non è richiesto nè riscaldamento nè condizionamen-

to, la cassetta non genera ricircolo.

• Il controllo della pompa di circolazione della centrale termica

può essere comandato per ottimizzare la portata in tutte le

condizioni delle richieste degli appartamenti, come si è già

visto negli impianti precedenti.

Efficienza energetica e centrale termica.

• L’efficienza energetica è massima con l’uso di questo tipo di

cassette e con il corretto controllo della circolazione impianto

(vedi schemi della centrale termica a pagina 56).

Significato delle sigle per la scelta dei modelli

Il significato della sigla del modulo della cassetta è: UEP

x

x

x

1

x

1: linea Risc./Raffr. da 3/4"

e contatore da 1,5 m

3

/h.

2: linea Risc./Raffr. da 1"

e contatore da 2,5 m

3

/h.

Altre misure a richiesta.

0: senza acqua calda sani-

taria.

1: con acqua calda sanitaria,

tubo da 3/4" e contatore

da 1,5 m

3

/h.

2: con acqua calda sanitaria,

tubo da 3/4" e contatore

da 2,5 m

3

/h.

Esempio:

0: senza acqua fredda sani-

taria.

1: con acqua fredda sanitaria,

tubo da 3/4" e contatore

da 1,5 m

3

/h.

2: con acqua fredda sanitaria,

tubo da 3/4" e contatore

da 2,5 m

3

/h.

1: una zona.

S: orizzontale con

ingresso caldaia a

sinistra.

D: orizzontale con

ingresso caldaia a

destra.

V: verticale con ingres-

so caldaia in alto.

Il sovrapprezzo per le versioni

speciali viene dato a richiesta.

Accessori: vedi pagina 48.

• UEP 1111S.

Cassetta da 3/4”, contatore di acqua calda sanitaria 1,5 m

3

/h, contatore di acqua fredda sanitaria

1,5 m

3

/h, singola zona per l’appartamento e ingresso della caldaia a sinistra.

Accanto alla sigla principale vi possono essere uno o più suffissi che indicano versioni speciali.

Esempio: UEP 1111S/U: il contatore dell’energia termica è a ultrasuoni.

34

Riserviamo il diritto di modifiche senza preavviso

Schema idraulico ed elettrico.
