Cassette

C BUS

C RING

C LOC

SIGLA

arrivo

Centrale

Termica

ritorno

Acqua Calda

arrivo

Acqua Fredda

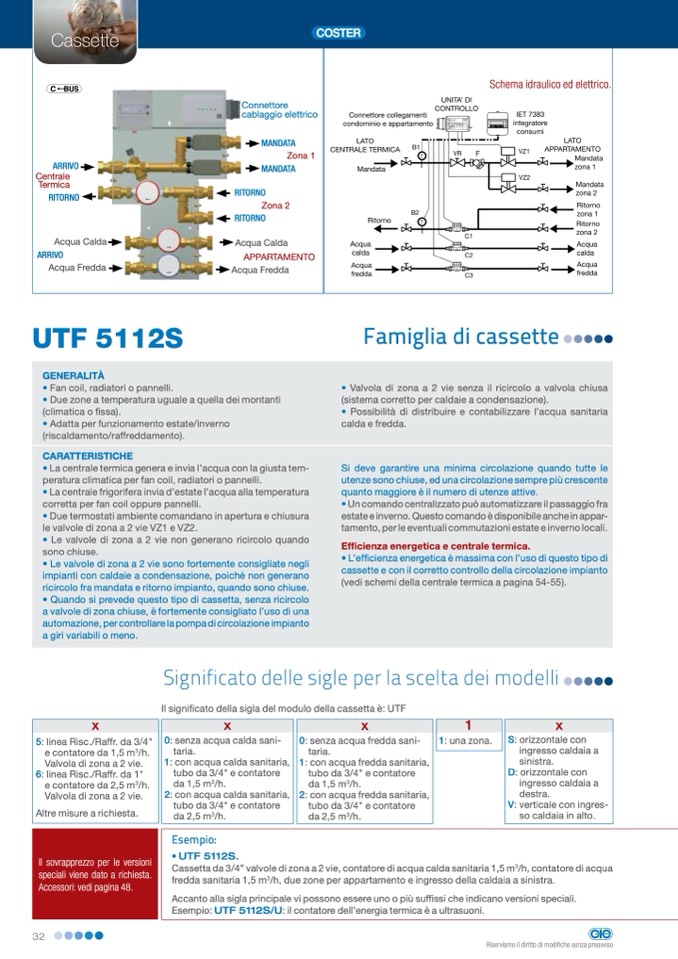

UTF 5112S

GENERALITÀ

Schema idraulico ed elettrico.

• Fan coil, radiatori o pannelli.

• Due zone a temperatura uguale a quella dei montanti

(climatica o fissa).

• Adatta per funzionamento estate/inverno

(riscaldamento/raffreddamento).

CARATTERISTICHE

• La centrale termica genera e invia l’acqua con la giusta tem-

peratura climatica per fan coil, radiatori o pannelli.

• La centrale frigorifera invia d’estate l’acqua alla temperatura

corretta per fan coil oppure pannelli.

• Due termostati ambiente comandano in apertura e chiusura

le valvole di zona a 2 vie VZ1 e VZ2.

• Le valvole di zona a 2 vie non generano ricircolo quando

sono chiuse.

• Le valvole di zona a 2 vie sono fortemente consigliate negli

impianti con caldaie a condensazione, poichè non generano

ricircolo fra mandata e ritorno impianto, quando sono chiuse.

• Quando si prevede questo tipo di cassetta, senza ricircolo

a valvole di zona chiuse, è fortemente consigliato l’uso di una

automazione, per controllare la pompa di circolazione impianto

a giri variabili o meno.

Famiglia di cassette

• Valvola di zona a 2 vie senza il ricircolo a valvola chiusa

(sistema corretto per caldaie a condensazione).

• Possibilità di distribuire e contabilizzare l’acqua sanitaria

calda e fredda.

Si deve garantire una minima circolazione quando tutte le

utenze sono chiuse, ed una circolazione sempre più crescente

quanto maggiore è il numero di utenze attive.

• Un comando centralizzato può automatizzare il passaggio fra

estate e inverno. Questo comando è disponibile anche in appar-

tamento, per le eventuali commutazioni estate e inverno locali.

Efficienza energetica e centrale termica.

• L’efficienza energetica è massima con l’uso di questo tipo di

cassette e con il corretto controllo della circolazione impianto

(vedi schemi della centrale termica a pagina 54-55).

Altre misure a richiesta.

Connettore

cablaggio elettrico

Mandata

Zona 1

Mandata

ritorno

Zona 2

ritorno

Acqua Calda

APPARTAMENTO

Acqua Fredda

Significato delle sigle per la scelta dei modelli

Il significato della sigla del modulo della cassetta è: UTF

x

x

x

1

x

5: linea Risc./Raffr. da 3/4"

e contatore da 1,5 m

3

/h.

Valvola di zona a 2 vie.

6: linea Risc./Raffr. da 1"

e contatore da 2,5 m

3

/h.

Valvola di zona a 2 vie.

0: senza acqua calda sani-

taria.

1: con acqua calda sanitaria,

tubo da 3/4" e contatore

da 1,5 m

3

/h.

2: con acqua calda sanitaria,

tubo da 3/4" e contatore

da 2,5 m

3

/h.

Esempio:

0: senza acqua fredda sani-

taria.

1: con acqua fredda sanitaria,

tubo da 3/4" e contatore

da 1,5 m

3

/h.

2: con acqua fredda sanitaria,

tubo da 3/4" e contatore

da 2,5 m

3

/h.

1: una zona.

S: orizzontale con

ingresso caldaia a

sinistra.

D: orizzontale con

ingresso caldaia a

destra.

V: verticale con ingres-

so caldaia in alto.

Il sovrapprezzo per le versioni

speciali viene dato a richiesta.

Accessori: vedi pagina 48.

• UTF 5112S.

Cassetta da 3/4” valvole di zona a 2 vie, contatore di acqua calda sanitaria 1,5 m

3

/h, contatore di acqua

fredda sanitaria 1,5 m

3

/h, due zone per appartamento e ingresso della caldaia a sinistra.

Accanto alla sigla principale vi possono essere uno o più suffissi che indicano versioni speciali.

Esempio: UTF 5112S/U: il contatore dell’energia termica è a ultrasuoni.

32

Riserviamo il diritto di modifiche senza preavviso
