Cassette

C BUS

C RING

C LOC

SIGLA

arrivo

Centrale

Termica

ritorno

Acqua Calda

arrivo

Acqua Fredda

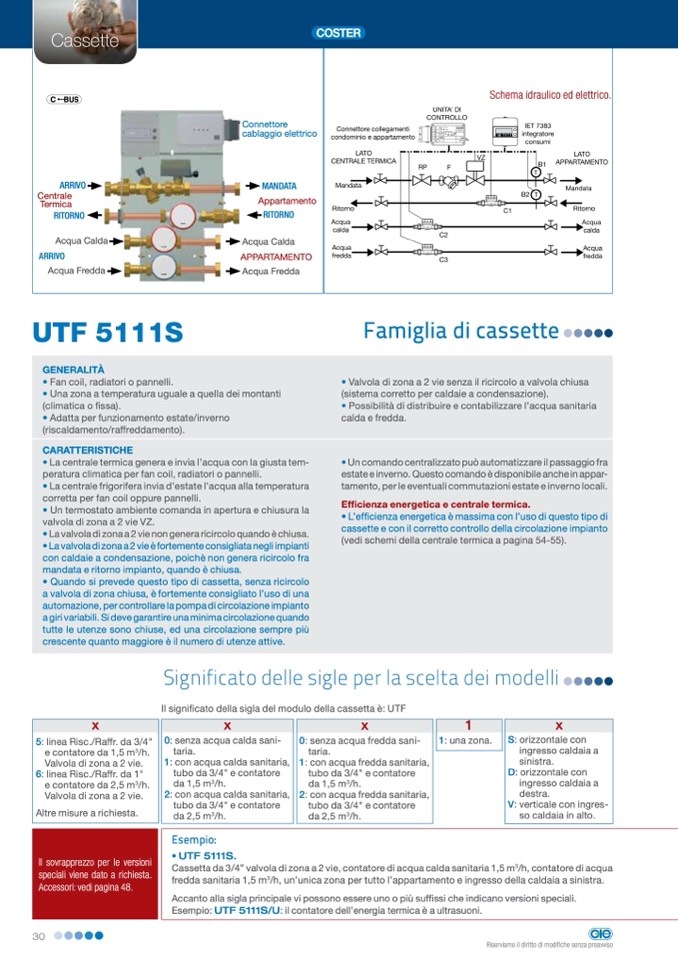

UTF 5111S

GENERALITÀ

Schema idraulico ed elettrico.

• Fan coil, radiatori o pannelli.

• Una zona a temperatura uguale a quella dei montanti

(climatica o fissa).

• Adatta per funzionamento estate/inverno

(riscaldamento/raffreddamento).

CARATTERISTICHE

• La centrale termica genera e invia l’acqua con la giusta tem-

peratura climatica per fan coil, radiatori o pannelli.

• La centrale frigorifera invia d’estate l’acqua alla temperatura

corretta per fan coil oppure pannelli.

• Un termostato ambiente comanda in apertura e chiusura la

valvola di zona a 2 vie VZ.

• La valvola di zona a 2 vie non genera ricircolo quando è chiusa.

• La valvola di zona a 2 vie è fortemente consigliata negli impianti

con caldaie a condensazione, poichè non genera ricircolo fra

mandata e ritorno impianto, quando è chiusa.

• Quando si prevede questo tipo di cassetta, senza ricircolo

a valvola di zona chiusa, è fortemente consigliato l’uso di una

automazione, per controllare la pompa di circolazione impianto

a giri variabili. Si deve garantire una minima circolazione quando

tutte le utenze sono chiuse, ed una circolazione sempre più

crescente quanto maggiore è il numero di utenze attive.

Famiglia di cassette

• Valvola di zona a 2 vie senza il ricircolo a valvola chiusa

(sistema corretto per caldaie a condensazione).

• Possibilità di distribuire e contabilizzare l’acqua sanitaria

calda e fredda.

• Un comando centralizzato può automatizzare il passaggio fra

estate e inverno. Questo comando è disponibile anche in appar-

tamento, per le eventuali commutazioni estate e inverno locali.

Efficienza energetica e centrale termica.

• L’efficienza energetica è massima con l’uso di questo tipo di

cassette e con il corretto controllo della circolazione impianto

(vedi schemi della centrale termica a pagina 54-55).

Altre misure a richiesta.

Connettore

cablaggio elettrico

Mandata

Appartamento

ritorno

Acqua Calda

APPARTAMENTO

Acqua Fredda

Significato delle sigle per la scelta dei modelli

Il significato della sigla del modulo della cassetta è: UTF

x

x

x

1

x

5: linea Risc./Raffr. da 3/4"

e contatore da 1,5 m

3

/h.

Valvola di zona a 2 vie.

6: linea Risc./Raffr. da 1"

e contatore da 2,5 m

3

/h.

Valvola di zona a 2 vie.

0: senza acqua calda sani-

taria.

1: con acqua calda sanitaria,

tubo da 3/4" e contatore

da 1,5 m

3

/h.

2: con acqua calda sanitaria,

tubo da 3/4" e contatore

da 2,5 m

3

/h.

Esempio:

0: senza acqua fredda sani-

taria.

1: con acqua fredda sanitaria,

tubo da 3/4" e contatore

da 1,5 m

3

/h.

2: con acqua fredda sanitaria,

tubo da 3/4" e contatore

da 2,5 m

3

/h.

1: una zona.

S: orizzontale con

ingresso caldaia a

sinistra.

D: orizzontale con

ingresso caldaia a

destra.

V: verticale con ingres-

so caldaia in alto.

Il sovrapprezzo per le versioni

speciali viene dato a richiesta.

Accessori: vedi pagina 48.

• UTF 5111S.

Cassetta da 3/4” valvola di zona a 2 vie, contatore di acqua calda sanitaria 1,5 m

3

/h, contatore di acqua

fredda sanitaria 1,5 m

3

/h, un’unica zona per tutto l’appartamento e ingresso della caldaia a sinistra.

Accanto alla sigla principale vi possono essere uno o più suffissi che indicano versioni speciali.

Esempio: UTF 5111S/U: il contatore dell’energia termica è a ultrasuoni.

30

Riserviamo il diritto di modifiche senza preavviso
