Cassette

Connettore

cablaggio elettrico

arrivo

Centrale

Termica

ritorno

Acqua Calda

arrivo

Acqua Fredda

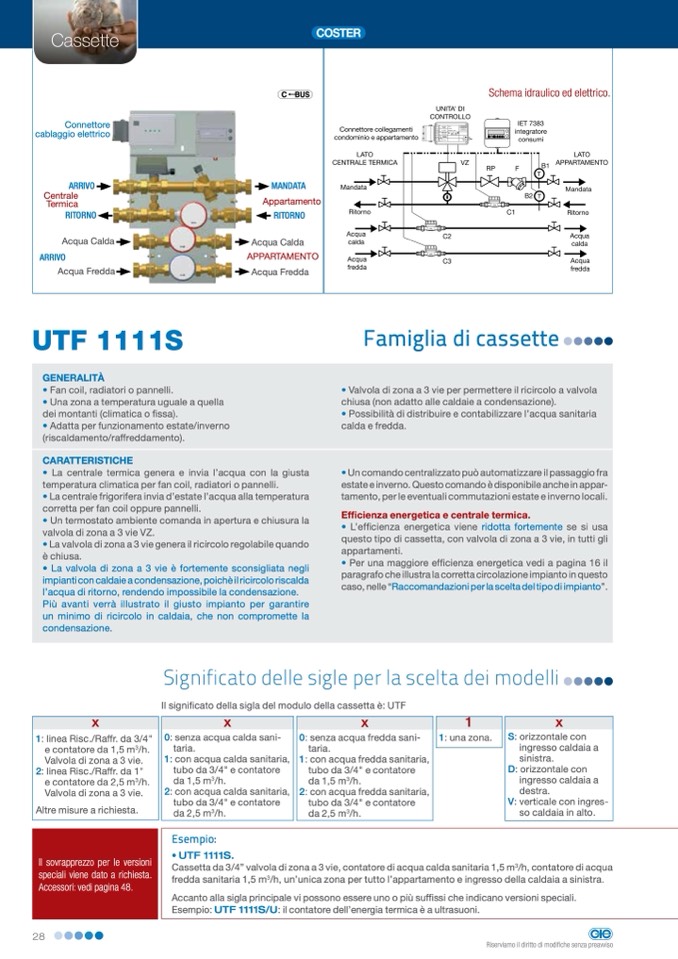

UTF 1111S

GENERALITÀ

• Fan coil, radiatori o pannelli.

• Una zona a temperatura uguale a quella

dei montanti (climatica o fissa).

• Adatta per funzionamento estate/inverno

(riscaldamento/raffreddamento).

CARATTERISTICHE

Famiglia di cassette

• Valvola di zona a 3 vie per permettere il ricircolo a valvola

chiusa (non adatto alle caldaie a condensazione).

• Possibilità di distribuire e contabilizzare l’acqua sanitaria

calda e fredda.

• Un comando centralizzato può automatizzare il passaggio fra

estate e inverno. Questo comando è disponibile anche in appar-

tamento, per le eventuali commutazioni estate e inverno locali.

Efficienza energetica e centrale termica.

• L’efficienza energetica viene ridotta fortemente se si usa

questo tipo di cassetta, con valvola di zona a 3 vie, in tutti gli

appartamenti.

• Per una maggiore efficienza energetica vedi a pagina 16 il

paragrafo che illustra la corretta circolazione impianto in questo

caso, nelle “Raccomandazioni per la scelta del tipo di impianto”.

• La centrale termica genera e invia l’acqua con la giusta

temperatura climatica per fan coil, radiatori o pannelli.

• La centrale frigorifera invia d’estate l’acqua alla temperatura

corretta per fan coil oppure pannelli.

• Un termostato ambiente comanda in apertura e chiusura la

valvola di zona a 3 vie VZ.

• La valvola di zona a 3 vie genera il ricircolo regolabile quando

è chiusa.

• La valvola di zona a 3 vie è fortemente sconsigliata negli

impianti con caldaie a condensazione, poichè il ricircolo riscalda

l’acqua di ritorno, rendendo impossibile la condensazione.

Più avanti verrà illustrato il giusto impianto per garantire

un minimo di ricircolo in caldaia, che non compromette la

condensazione.

Altre misure a richiesta.

C BUS

C RING

C LOC

SIGLA

Mandata

Appartamento

ritorno

Acqua Calda

APPARTAMENTO

Acqua Fredda

Schema idraulico ed elettrico.

Significato delle sigle per la scelta dei modelli

Il significato della sigla del modulo della cassetta è: UTF

x

x

x

1

x

1: linea Risc./Raffr. da 3/4"

e contatore da 1,5 m

3

/h.

Valvola di zona a 3 vie.

2: linea Risc./Raffr. da 1"

e contatore da 2,5 m

3

/h.

Valvola di zona a 3 vie.

0: senza acqua calda sani-

taria.

1: con acqua calda sanitaria,

tubo da 3/4" e contatore

da 1,5 m

3

/h.

2: con acqua calda sanitaria,

tubo da 3/4" e contatore

da 2,5 m

3

/h.

Esempio:

0: senza acqua fredda sani-

taria.

1: con acqua fredda sanitaria,

tubo da 3/4" e contatore

da 1,5 m

3

/h.

2: con acqua fredda sanitaria,

tubo da 3/4" e contatore

da 2,5 m

3

/h.

1: una zona.

S: orizzontale con

ingresso caldaia a

sinistra.

D: orizzontale con

ingresso caldaia a

destra.

V: verticale con ingres-

so caldaia in alto.

Il sovrapprezzo per le versioni

speciali viene dato a richiesta.

Accessori: vedi pagina 48.

• UTF 1111S.

Cassetta da 3/4” valvola di zona a 3 vie, contatore di acqua calda sanitaria 1,5 m

3

/h, contatore di acqua

fredda sanitaria 1,5 m

3

/h, un’unica zona per tutto l’appartamento e ingresso della caldaia a sinistra.

Accanto alla sigla principale vi possono essere uno o più suffissi che indicano versioni speciali.

Esempio: UTF 1111S/U: il contatore dell’energia termica è a ultrasuoni.

28

Riserviamo il diritto di modifiche senza preavviso
