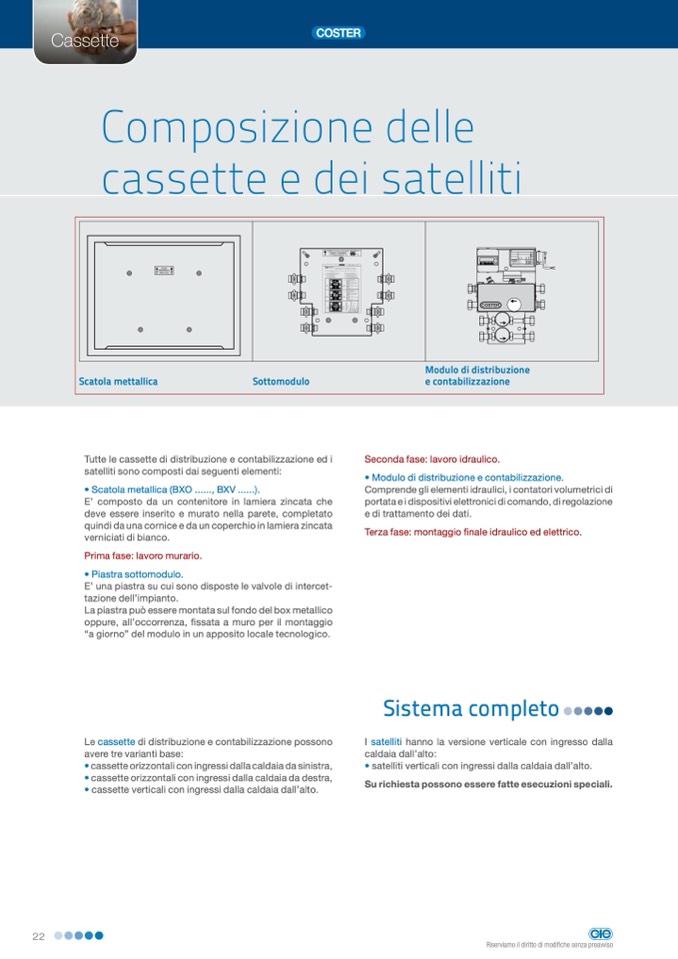

Composizione delle

cassette e dei satelliti

Scatola mettallica

Sottomodulo

Tutte le cassette di distribuzione e contabilizzazione ed i

satelliti sono composti dai seguenti elementi:

• Scatola metallica (BxO ......, BxV ......).

E’ composto da un contenitore in lamiera zincata che

deve essere inserito e murato nella parete, completato

quindi da una cornice e da un coperchio in lamiera zincata

verniciati di bianco.

Prima fase: lavoro murario.

• Piastra sottomodulo.

E’ una piastra su cui sono disposte le valvole di intercet-

tazione dell’impianto.

La piastra può essere montata sul fondo del box metallico

oppure, all’occorrenza, fissata a muro per il montaggio

“a giorno” del modulo in un apposito locale tecnologico.

Le cassette di distribuzione e contabilizzazione possono

avere tre varianti base:

• cassette orizzontali con ingressi dalla caldaia da sinistra,

• cassette orizzontali con ingressi dalla caldaia da destra,

• cassette verticali con ingressi dalla caldaia dall’alto.

Modulo di distribuzione

e contabilizzazione

Seconda fase: lavoro idraulico.

• Modulo di distribuzione e contabilizzazione.

Comprende gli elementi idraulici, i contatori volumetrici di

portata e i dispositivi elettronici di comando, di regolazione

e di trattamento dei dati.

Terza fase: montaggio finale idraulico ed elettrico.

Sistema completo

I satelliti hanno la versione verticale con ingresso dalla

caldaia dall’alto:

• satelliti verticali con ingressi dalla caldaia dall’alto.

Su richiesta possono essere fatte esecuzioni speciali.
