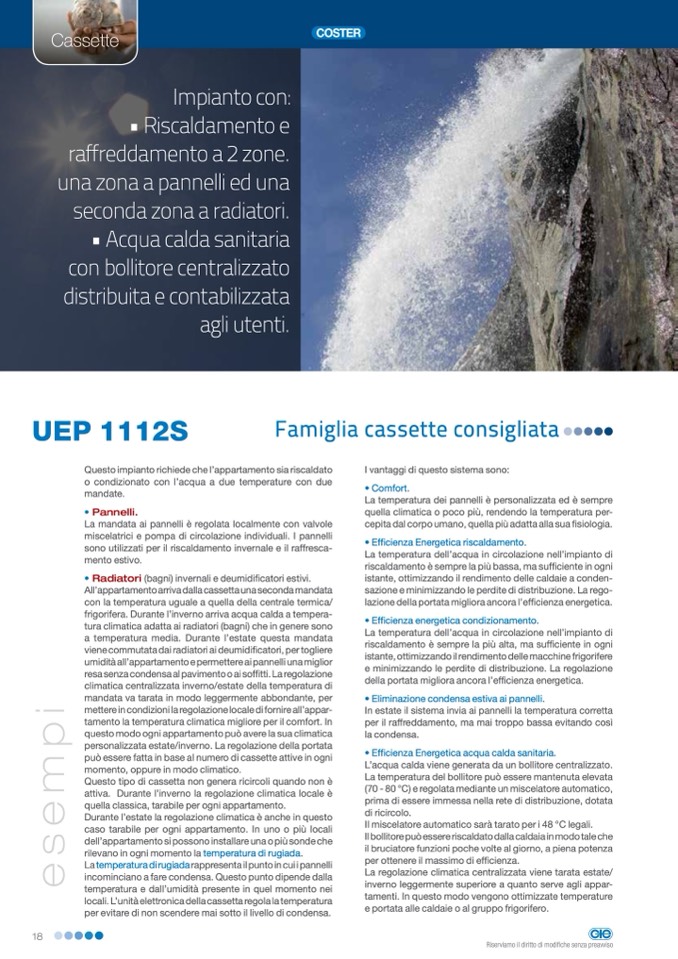

Impianto con:
• Riscaldamento e
raffreddamento a 2 zone.
una zona a pannelli ed una
seconda zona a radiatori.
• Acqua calda sanitaria
con bollitore centralizzato
distribuita e contabilizzata
agli utenti.
UEP 1112S
Famiglia cassette consigliata
Questo impianto richiede che l’appartamento sia riscaldato
o condizionato con l’acqua a due temperature con due
mandate.
• Pannelli.
La mandata ai pannelli è regolata localmente con valvole
miscelatrici e pompa di circolazione individuali. I pannelli
sono utilizzati per il riscaldamento invernale e il raffresca-
mento estivo.
• Radiatori (bagni) invernali e deumidificatori estivi.
All’appartamento arriva dalla cassetta una seconda mandata
con la temperatura uguale a quella della centrale termica/
frigorifera. Durante l’inverno arriva acqua calda a tempera-
tura climatica adatta ai radiatori (bagni) che in genere sono
a temperatura media. Durante l’estate questa mandata
viene commutata dai radiatori ai deumidificatori, per togliere
umidità all’appartamento e permettere ai pannelli una miglior
resa senza condensa al pavimento o ai soffitti. La regolazione
climatica centralizzata inverno/estate della temperatura di
mandata va tarata in modo leggermente abbondante, per
mettere in condizioni la regolazione locale di fornire all’appar-
tamento la temperatura climatica migliore per il comfort. In
questo modo ogni appartamento può avere la sua climatica
personalizzata estate/inverno. La regolazione della portata
può essere fatta in base al numero di cassette attive in ogni
momento, oppure in modo climatico.
Questo tipo di cassetta non genera ricircoli quando non è
attiva. Durante l’inverno la regolazione climatica locale è
quella classica, tarabile per ogni appartamento.
Durante l’estate la regolazione climatica è anche in questo
caso tarabile per ogni appartamento. In uno o più locali
dell’appartamento si possono installare una o più sonde che
rilevano in ogni momento la temperatura di rugiada.
La temperatura di rugiada rappresenta il punto in cui i pannelli
incominciano a fare condensa. Questo punto dipende dalla
temperatura e dall’umidità presente in quel momento nei
locali. L’unità elettronica della cassetta regola la temperatura
per evitare di non scendere mai sotto il livello di condensa.
I vantaggi di questo sistema sono:
• Comfort.
La temperatura dei pannelli è personalizzata ed è sempre
quella climatica o poco più, rendendo la temperatura per-
cepita dal corpo umano, quella più adatta alla sua fisiologia.
• Efficienza Energetica riscaldamento.
La temperatura dell’acqua in circolazione nell’impianto di
riscaldamento è sempre la più bassa, ma sufficiente in ogni
istante, ottimizzando il rendimento delle caldaie a conden-
sazione e minimizzando le perdite di distribuzione. La rego-
lazione della portata migliora ancora l’efficienza energetica.
• Efficienza energetica condizionamento.
La temperatura dell’acqua in circolazione nell’impianto di
riscaldamento è sempre la più alta, ma sufficiente in ogni
istante, ottimizzando il rendimento delle macchine frigorifere
e minimizzando le perdite di distribuzione. La regolazione
della portata migliora ancora l’efficienza energetica.
• Eliminazione condensa estiva ai pannelli.
In estate il sistema invia ai pannelli la temperatura corretta
per il raffreddamento, ma mai troppo bassa evitando così
la condensa.
• Efficienza Energetica acqua calda sanitaria.
L’acqua calda viene generata da un bollitore centralizzato.
La temperatura del bollitore può essere mantenuta elevata
(70 - 80 °C) e regolata mediante un miscelatore automatico,
prima di essere immessa nella rete di distribuzione, dotata
di ricircolo.
Il miscelatore automatico sarà tarato per i 48 °C legali.
Il bollitore può essere riscaldato dalla caldaia in modo tale che
il bruciatore funzioni poche volte al giorno, a piena potenza
per ottenere il massimo di efficienza.
La regolazione climatica centralizzata viene tarata estate/
inverno leggermente superiore a quanto serve agli appar-
tamenti. In questo modo vengono ottimizzate temperature
e portata alle caldaie o al gruppo frigorifero.
