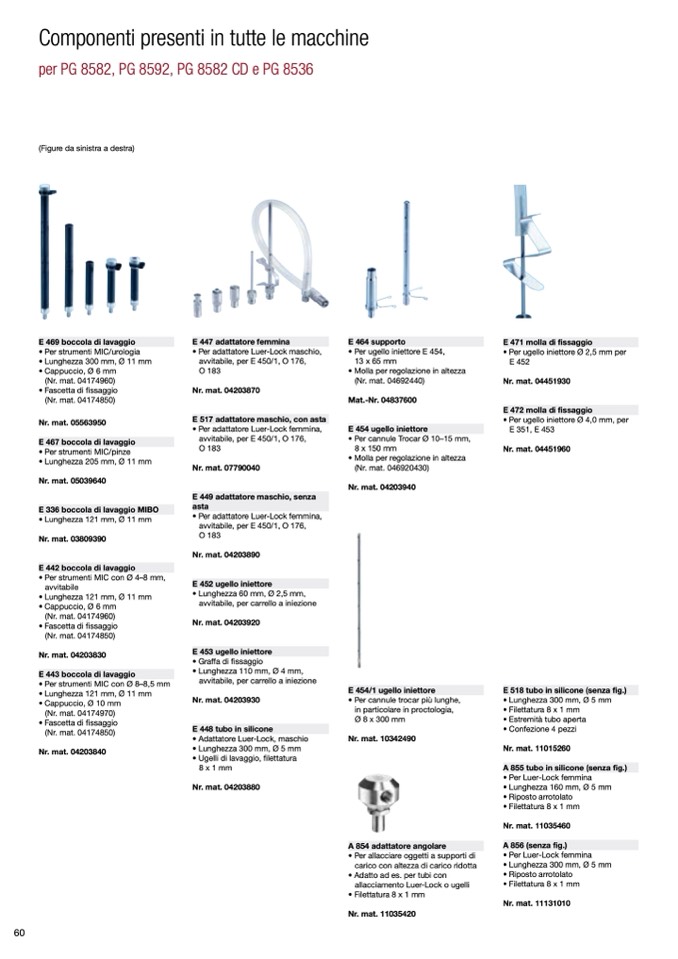

Componenti presenti in tutte le macchine

per PG 8582, PG 8592, PG 8582 CD e PG 8536

(Figure da sinistra a destra)

E 469 boccola di lavaggio

• Per strumenti MIC/urologia

• Lunghezza 300 mm, Ø 11 mm

• Cappuccio, Ø 6 mm

(Nr. mat. 04174960)

• Fascetta di fissaggio

(Nr. mat. 04174850)

Nr. mat. 05563950

E 467 boccola di lavaggio

• Per strumenti MIC/pinze

• Lunghezza 205 mm, Ø 11 mm

Nr. mat. 05039640

E 336 boccola di lavaggio MIBO

• Lunghezza 121 mm, Ø 11 mm

Nr. mat. 03809390

E 442 boccola di lavaggio

• Per strumenti MIC con Ø 4–8 mm,

avvitabile

• Lunghezza 121 mm, Ø 11 mm

• Cappuccio, Ø 6 mm

(Nr. mat. 04174960)

• Fascetta di fissaggio

(Nr. mat. 04174850)

Nr. mat. 04203830

E 443 boccola di lavaggio

• Per strumenti MIC con Ø 8–8,5 mm

• Lunghezza 121 mm, Ø 11 mm

• Cappuccio, Ø 10 mm

(Nr. mat. 04174970)

• Fascetta di fissaggio

(Nr. mat. 04174850)

Nr. mat. 04203840

E 447 adattatore femmina

• Per adattatore Luer-Lock maschio,

avvitabile, per E 450/1, O 176,

O 183

Nr. mat. 04203870

E 517 adattatore maschio, con asta

• Per adattatore Luer-Lock femmina,

avvitabile, per E 450/1, O 176,

O 183

Nr. mat. 07790040

E 449 adattatore maschio, senza

asta

• Per adattatore Luer-Lock femmina,

avvitabile, per E 450/1, O 176,

O 183

Nr. mat. 04203890

E 452 ugello iniettore

• Lunghezza 60 mm, Ø 2,5 mm,

avvitabile, per carrello a iniezione

Nr. mat. 04203920

E 453 ugello iniettore

• Graffa di fissaggio

• Lunghezza 110 mm, Ø 4 mm,

avvitabile, per carrello a iniezione

Nr. mat. 04203930

E 448 tubo in silicone

• Adattatore Luer-Lock, maschio

• Lunghezza 300 mm, Ø 5 mm

• Ugelli di lavaggio, filettatura

8 x 1 mm

Nr. mat. 04203880

E 464 supporto

• Per ugello iniettore E 454,

13 x 65 mm

• Molla per regolazione in altezza

(Nr. mat. 04692440)

Mat.-Nr. 04837600

E 454 ugello iniettore

• Per cannule Trocar Ø 10–15 mm,

8 x 150 mm

• Molla per regolazione in altezza

(Nr. mat. 046920430)

Nr. mat. 04203940

E 454/1 ugello iniettore

• Per cannule trocar più lunghe,

in particolare in proctologia,

Ø 8 x 300 mm

Nr. mat. 10342490

A 854 adattatore angolare

• Per allacciare oggetti a supporti di

carico con altezza di carico ridotta

• Adatto ad es. per tubi con

allacciamento Luer-Lock o ugelli

• Filettatura 8 x 1 mm

Nr. mat. 11035420

E 471 molla di fissaggio

• Per ugello iniettore Ø 2,5 mm per

E 452

Nr. mat. 04451930

E 472 molla di fissaggio

• Per ugello iniettore Ø 4,0 mm, per

E 351, E 453

Nr. mat. 04451960

E 518 tubo in silicone (senza fig.)

• Lunghezza 300 mm, Ø 5 mm

• Filettatura 8 x 1 mm

• Estremità tubo aperta

• Confezione 4 pezzi

Nr. mat. 11015260

A 855 tubo in silicone (senza fig.)

• Per Luer-Lock femmina

• Lunghezza 160 mm, Ø 5 mm

• Riposto arrotolato

• Filettatura 8 x 1 mm

Nr. mat. 11035460

A 856 (senza fig.)

• Per Luer-Lock femmina

• Lunghezza 300 mm, Ø 5 mm

• Riposto arrotolato

• Filettatura 8 x 1 mm

Nr. mat. 11131010

60
