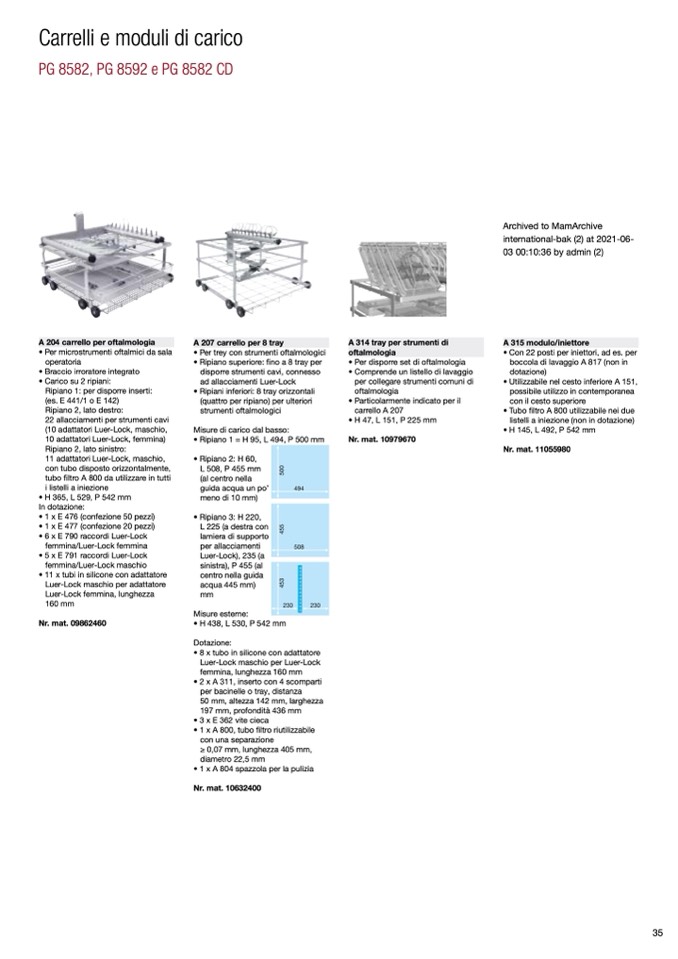

Carrelli e moduli di carico

PG 8582, PG 8592 e PG 8582 CD

A 204 carrello per oftalmologia

• Per microstrumenti oftalmici da sala

operatoria

• Braccio irroratore integrato

• Carico su 2 ripiani:

Ripiano 1: per disporre inserti:

(es. E 441/1 o E 142)

Ripiano 2, lato destro:

22 allacciamenti per strumenti cavi

(10 adattatori Luer-Lock, maschio,

10 adattatori Luer-Lock, femmina)

Ripiano 2, lato sinistro:

11 adattatori Luer-Lock, maschio,

con tubo disposto orizzontalmente,

tubo filtro A 800 da utilizzare in tutti

i listelli a iniezione

• H 365, L 529, P 542 mm

In dotazione:

• 1 x E 476 (confezione 50 pezzi)

• 1 x E 477 (confezione 20 pezzi)

• 6 x E 790 raccordi Luer-Lock

femmina/Luer-Lock femmina

• 5 x E 791 raccordi Luer-Lock

femmina/Luer-Lock maschio

• 11 x tubi in silicone con adattatore

Luer-Lock maschio per adattatore

Luer-Lock femmina, lunghezza

160 mm

Nr. mat. 09862460

A 207 carrello per 8 tray

• Per trey con strumenti oftalmologici

• Ripiano superiore: fino a 8 tray per

disporre strumenti cavi, connesso

ad allacciamenti Luer-Lock

• Ripiani inferiori: 8 tray orizzontali

(quattro per ripiano) per ulteriori

strumenti oftalmologici

Misure di carico dal basso:

• Ripiano 1 = H 95, L 494, P 500 mm

• Ripiano 2: H 60,

L 508, P 455 mm

(al centro nella

guida acqua un po’

meno di 10 mm)

• Ripiano 3: H 220,

L 225 (a destra con

lamiera di supporto

per allacciamenti

Luer-Lock), 235 (a

sinistra), P 455 (al

centro nella guida

acqua 445 mm)

mm

Misure esterne:

• H 438, L 530, P 542 mm

Dotazione:

• 8 x tubo in silicone con adattatore

Luer-Lock maschio per Luer-Lock

femmina, lunghezza 160 mm

• 2 x A 311, inserto con 4 scomparti

per bacinelle o tray, distanza

50 mm, altezza 142 mm, larghezza

197 mm, profondità 436 mm

• 3 x E 362 vite cieca

• 1 x A 800, tubo filtro riutilizzabile

con una separazione

≥ 0,07 mm, lunghezza 405 mm,

diametro 22,5 mm

• 1 x A 804 spazzola per la pulizia

Nr. mat. 10632400

A 314 tray per strumenti di

oftalmologia

• Per disporre set di oftalmologia

• Comprende un listello di lavaggio

per collegare strumenti comuni di

oftalmologia

• Particolarmente indicato per il

carrello A 207

• H 47, L 151, P 225 mm

Nr. mat. 10979670

Archived to MamArchive

international-bak (2) at 2021-06-

03 00:10:36 by admin (2)

A 315 modulo/iniettore

• Con 22 posti per iniettori, ad es. per

boccola di lavaggio A 817 (non in

dotazione)

• Utilizzabile nel cesto inferiore A 151,

possibile utilizzo in contemporanea

con il cesto superiore

• Tubo filtro A 800 utilizzabile nei due

listelli a iniezione (non in dotazione)

• H 145, L 492, P 542 mm

Nr. mat. 11055980
