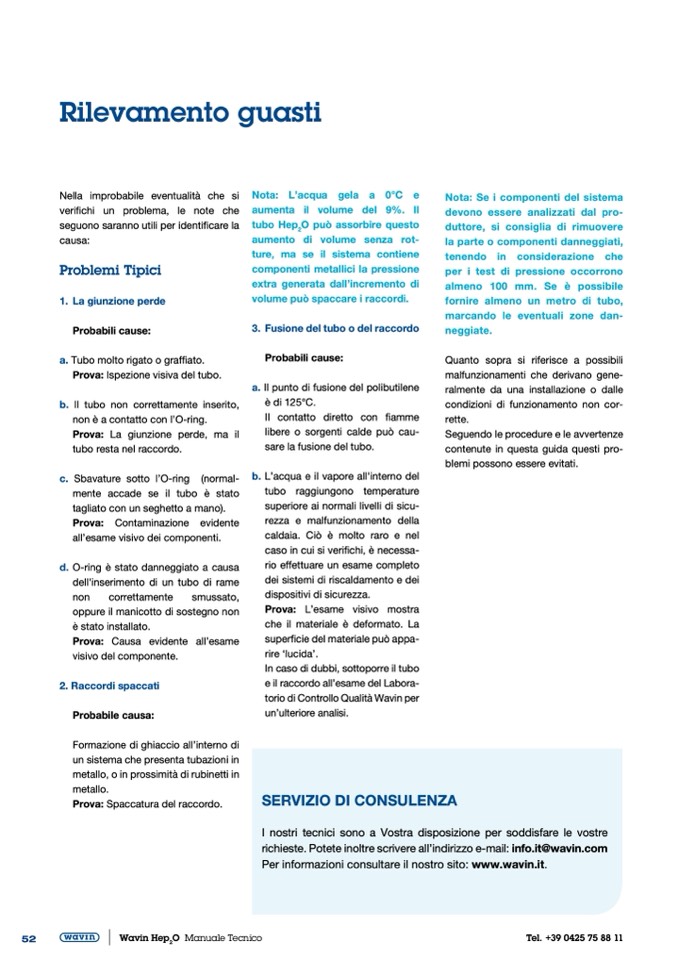

Rilevamento guasti
Nella improbabile eventualità che si
verifichi un problema, le note che
seguono saranno utili per identificare la
causa:
Problemi Tipici
1. La giunzione perde
Probabili cause:
a. Tubo molto rigato o graffiato.
Prova: Ispezione visiva del tubo.
b. Il tubo non correttamente inserito,
non è a contatto con l’O-ring.
Prova: La giunzione perde, ma il
tubo resta nel raccordo.
c. Sbavature sotto l’O-ring (normal-
mente accade se il tubo è stato
tagliato con un seghetto a mano).
Prova: Contaminazione evidente
all’esame visivo dei componenti.
d. O-ring è stato danneggiato a causa
dell'inserimento di un tubo di rame
non
correttamente
smussato,
oppure il manicotto di sostegno non
è stato installato.
Prova: Causa evidente all’esame
visivo del componente.
2. Raccordi spaccati
Probabile causa:
Formazione di ghiaccio all’interno di
un sistema che presenta tubazioni in
metallo, o in prossimità di rubinetti in
metallo.
Prova: Spaccatura del raccordo.
Nota: L’acqua gela a 0°C e
aumenta il volume del 9%. Il
tubo Hep
2
O può assorbire questo
aumento di volume senza rot-
ture, ma se il sistema contiene
componenti metallici la pressione
extra generata dall’incremento di
volume può spaccare i raccordi.
3. Fusione del tubo o del raccordo
Probabili cause:
a. Il punto di fusione del polibutilene
è di 125°C.
Il contatto diretto con fiamme
libere o sorgenti calde può cau-
sare la fusione del tubo.
b. L’acqua e il vapore all'interno del
tubo raggiungono temperature
superiore ai normali livelli di sicu-
rezza e malfunzionamento della
caldaia. Ciò è molto raro e nel
caso in cui si verifichi, è necessa-
rio effettuare un esame completo
dei sistemi di riscaldamento e dei
dispositivi di sicurezza.
Prova: L’esame visivo mostra
che il materiale è deformato. La
superficie del materiale può appa-
rire ‘lucida’.
In caso di dubbi, sottoporre il tubo
e il raccordo all’esame del Labora-
torio di Controllo Qualità Wavin per
un’ulteriore analisi.
Nota: Se i componenti del sistema
devono essere analizzati dal pro-
duttore, si consiglia di rimuovere
la parte o componenti danneggiati,
tenendo in considerazione che
per i test di pressione occorrono
almeno 100 mm. Se è possibile
fornire almeno un metro di tubo,
marcando le eventuali zone dan-
neggiate.
Quanto sopra si riferisce a possibili
malfunzionamenti che derivano gene-
ralmente da una installazione o dalle
condizioni di funzionamento non cor-
rette.
Seguendo le procedure e le avvertenze
contenute in questa guida questi pro-
blemi possono essere evitati.
SERVIzIO DI CONSULENzA
I nostri tecnici sono a Vostra disposizione per soddisfare le vostre
richieste. Potete inoltre scrivere all’indirizzo e-mail: info.it@wavin.com
Per informazioni consultare il nostro sito: www.wavin.it.
