Collaudi
Prove di pressione
Come previsto dalla normativa vigente,
l’impianto deve essere sempre sotto-
posto a collaudo prima della copertura
delle tracce. Un rigoroso test di pres-
sione permette di accertare se l’instal-
lazione è avvenuta correttamente, se le
giunzioni sono state ben eseguite e se
ci sono difetti nel materiale.
Si può seguire il metodo consigliato
dalla Norma UNI 9182:
1. Collegare l’impianto ad una pompa
ad acqua provvista di manometro;
2. Eliminare l’aria eventualmente pre-
sente nelle tubazioni e portare la
pressione di prova ad un valore
pari a 1,5 volte quello massimo di
esercizio, con un minimo di 6 bar (si
consiglia di effettuare la prova a 10
bar);
3. Lasciare l’impianto sotto pressione
per circa quattro ore così come da
norma UNI 9182 par. 27.1;
4. Ridurre la pressione a circa 1 bar ed
attendere circa 2 ore.
Procedura di prova
1. Scollegare tutti i componenti non-
Hep
2
O che non sono in grado di resi-
stere alla pressione di prova.
2. Chiudere tutte le estremità aperte
con i tappi di chiusura Hep
2
O (vedi
pag. 30).
3. Collegare la pompa prova impianti
al sistema Hep
2
O con un raccordo
filettato.
4. Chiudere la valvola V2 e aprire la val-
vola V1 (vedi Fig. 81).
5. Riempire il sistema da testare com-
pletamente con l’acqua e scaricare
tutta l’aria.
6. Aumentare la pressione al valore di
prova e chiudere la valvola V1 (vedi
Fig. 81).
7. Alla fine del tempo di prova, control-
lare la pressione sul manometro. In
assenza di una riduzione della pres-
sione, il sistema è stagno.
8. Aprire la valvola V1 e V2 per liberare
la pressione e scaricare il sistema se
necessario.
Nota: Il test di prova impianti NON
elimina la necessità di dover control-
lare che il tubo sia inserito corretta-
mente nei raccordi Hep
2
O. Questo è
ottenuto rispettando la procedura di
collegamento In4SureTM, come indi-
cato a pag. 24.

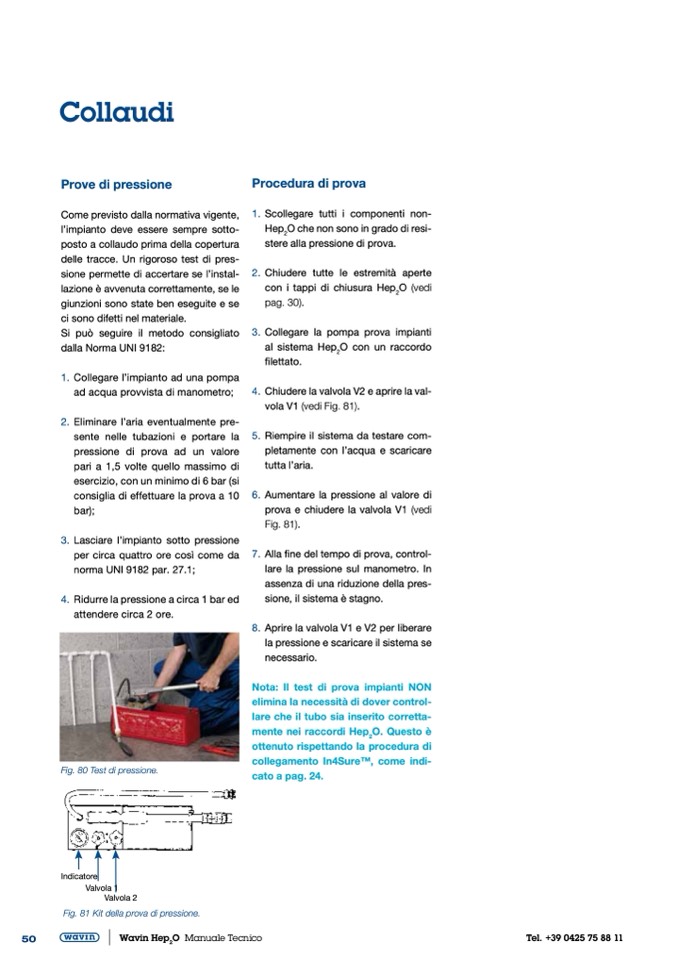

Fig. 80 Test di pressione.
Indicatore
Valvola 1
Valvola 2
Fig. 81 Kit della prova di pressione.
