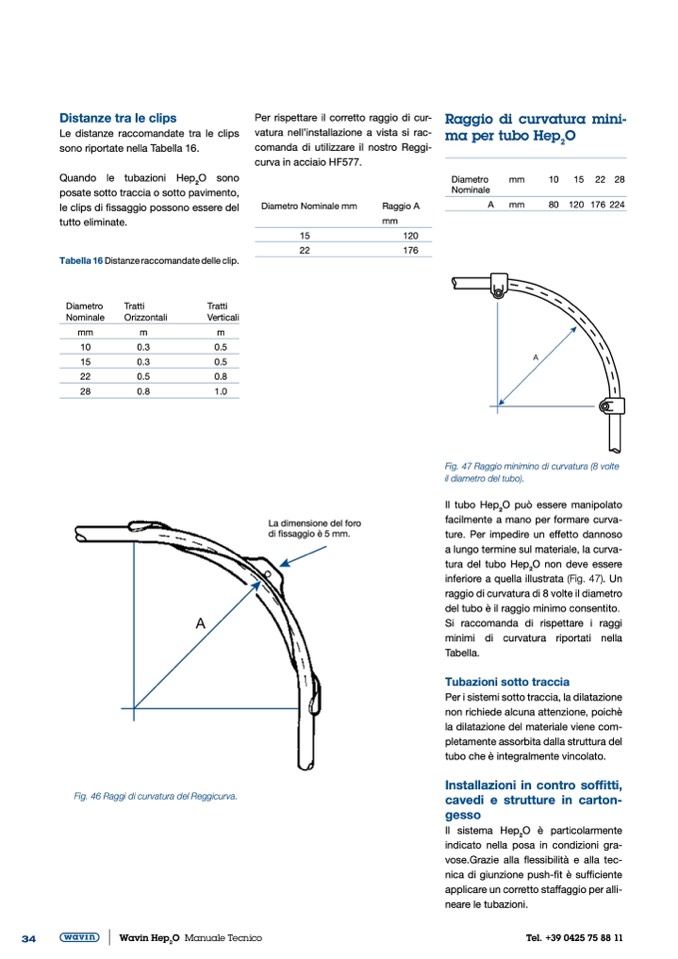

Distanze tra le clips
Le distanze raccomandate tra le clips
sono riportate nella Tabella 16.
Quando le tubazioni Hep
2
O sono
posate sotto traccia o sotto pavimento,
le clips di fissaggio possono essere del
tutto eliminate.
Tabella 16 Distanze raccomandate delle clip.
Diametro
Tratti
Tratti
Nominale
Orizzontali
Verticali
mm
m
m
10
0.3
0.5
15
0.3
0.5
22
0.5
0.8
28
0.8
1.0
Per rispettare il corretto raggio di cur-
vatura nell’installazione a vista si rac-
comanda di utilizzare il nostro Reggi-
curva in acciaio HF577.
Raggio di curvatura mini-
ma per tubo Hep
2
O
Diametro
mm
10
15 22 28
Nominale
A
mm
8
0
120176224
Diametro Nominale mm
15
22
Raggio A
mm
120
176
34
Wavin Hep
2
O Manuale Tecnico
Tel. +39 0425 75 88 11
Fig. 46 Raggi di curvatura del Reggicurva.
La dimensione del foro
di fissaggio è 5 mm.
Fig. 47 Raggio minimino di curvatura (8 volte
il diametro del tubo).
Il tubo Hep
2
O può essere manipolato
facilmente a mano per formare curva-
ture. Per impedire un effetto dannoso
a lungo termine sul materiale, la curva-
tura del tubo Hep
2
O non deve essere
inferiore a quella illustrata (Fig. 47). Un
raggio di curvatura di 8 volte il diametro
del tubo è il raggio minimo consentito.
Si raccomanda di rispettare i raggi
minimi di curvatura riportati nella
Tabella.
Tubazioni sotto traccia
Per i sistemi sotto traccia, la dilatazione
non richiede alcuna attenzione, poichè
la dilatazione del materiale viene com-
pletamente assorbita dalla struttura del
tubo che è integralmente vincolato.
Installazioni in contro soffitti,
cavedi e strutture in carton-
gesso
Il sistema Hep
2
O è particolarmente
indicato nella posa in condizioni gra-
vose.Grazie alla flessibilità e alla tec-
nica di giunzione push-fit è sufficiente
applicare un corretto staffaggio per alli-
neare le tubazioni.
