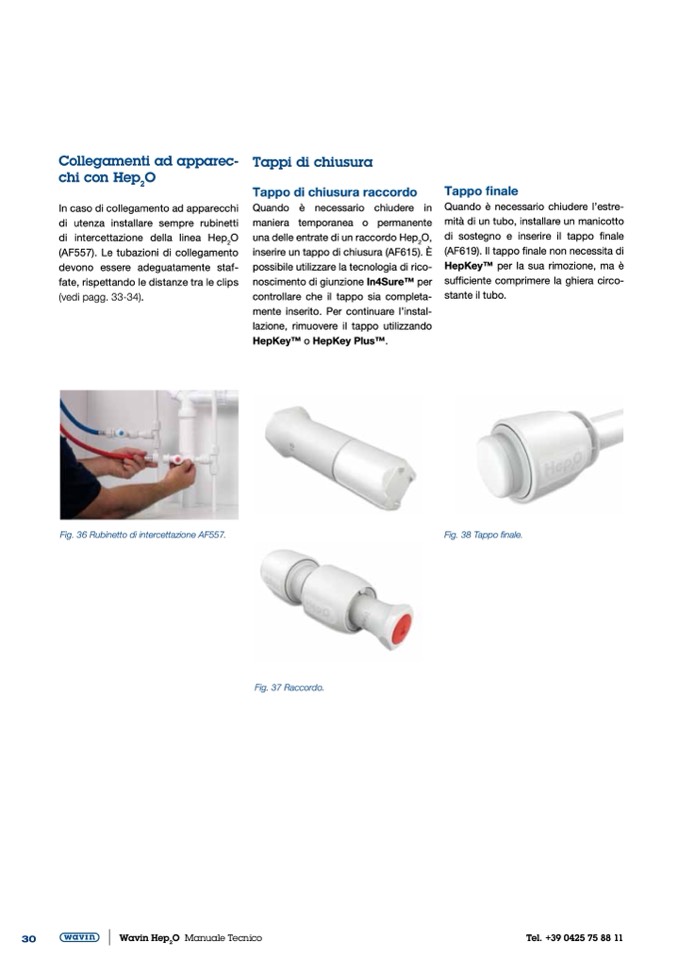

Collegamenti ad apparec-

chi con Hep

2

O

In caso di collegamento ad apparecchi

di utenza installare sempre rubinetti

di intercettazione della linea Hep

2

O

(AF557). Le tubazioni di collegamento

devono essere adeguatamente staf-

fate, rispettando le distanze tra le clips

(vedi pagg. 33-34).

Fig. 36 Rubinetto di intercettazione AF557.

Tappi di chiusura

Tappo di chiusura raccordo

Quando è necessario chiudere in

maniera temporanea o permanente

una delle entrate di un raccordo Hep

2

O,

inserire un tappo di chiusura (AF615). È

possibile utilizzare la tecnologia di rico-

noscimento di giunzione In4SureTM per

controllare che il tappo sia completa-

mente inserito. Per continuare l’instal-

lazione, rimuovere il tappo utilizzando

HepKeyTM o HepKey PlusTM.

Fig. 37 Raccordo.

Tappo finale

Quando è necessario chiudere l’estre-

mità di un tubo, installare un manicotto

di sostegno e inserire il tappo finale

(AF619). Il tappo finale non necessita di

HepKeyTM per la sua rimozione, ma è

sufficiente comprimere la ghiera circo-

stante il tubo.

Fig. 38 Tappo finale.

30

Wavin Hep

2

O Manuale Tecnico

Tel. +39 0425 75 88 11
