I vantaggi unici di Hep

2

O:

Nell’evoluzione del sistema push-fit, abbiamo tenuto in considerazione le esigenze dei professionisti del settore, sviluppando un

sistema con caratteristiche uniche e innovative:

1

5

4

2

6

3

7

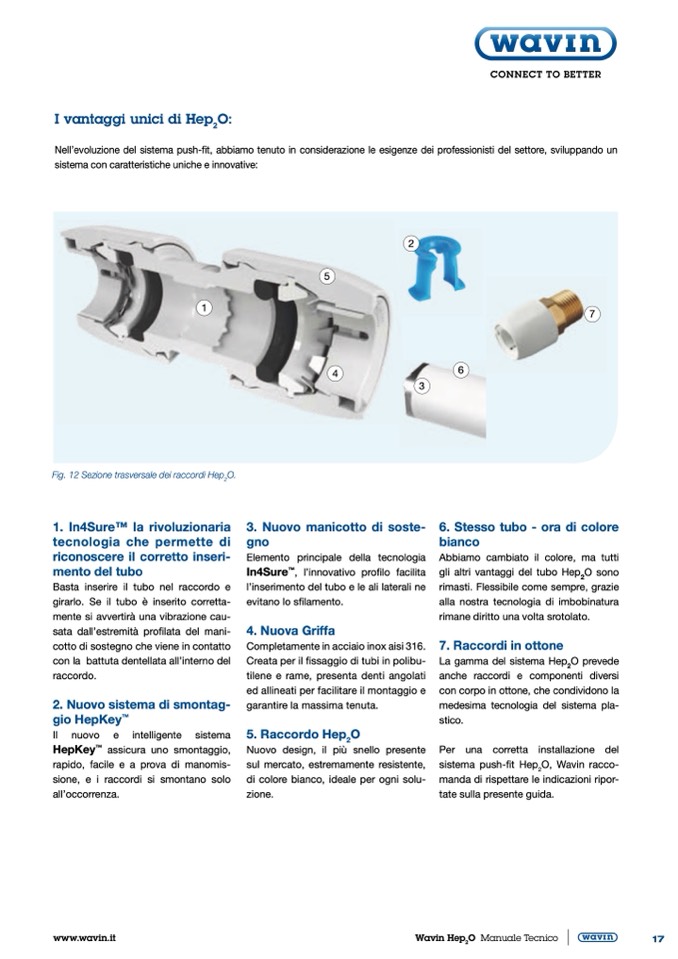

Fig. 12 Sezione trasversale dei raccordi Hep

2

O.

1. In4SureTM la rivoluzionaria

tecnologia che permette di

riconoscere il corretto inseri-

mento del tubo

Basta inserire il tubo nel raccordo e

girarlo. Se il tubo è inserito corretta-

mente si avvertirà una vibrazione cau-

sata dall’estremità profilata del mani-

cotto di sostegno che viene in contatto

con la battuta dentellata all’interno del

raccordo.

3. Nuovo manicotto di soste-

gno

Elemento principale della tecnologia

In4Sure

TM

, l’innovativo profilo facilita

l’inserimento del tubo e le ali laterali ne

evitano lo sfilamento.

4. Nuova Griffa

Completamente in acciaio inox aisi 316.

Creata per il fissaggio di tubi in polibu-

tilene e rame, presenta denti angolati

ed allineati per facilitare il montaggio e

garantire la massima tenuta.

Nuovo design, il più snello presente

sul mercato, estremamente resistente,

di colore bianco, ideale per ogni solu-

6. Stesso tubo - ora di colore

bianco

Abbiamo cambiato il colore, ma tutti

gli altri vantaggi del tubo Hep

2

O sono

rimasti. Flessibile come sempre, grazie

alla nostra tecnologia di imbobinatura

rimane diritto una volta srotolato.

7. Raccordi in ottone

La gamma del sistema Hep

2

O prevede

anche raccordi e componenti diversi

con corpo in ottone, che condividono la

medesima tecnologia del sistema pla-

stico.

Per una corretta installazione del

sistema push-fit Hep

2

O, Wavin racco-

manda di rispettare le indicazioni ripor-

tate sulla presente guida.

2. Nuovo sistema di smontag-

gio HepKey

TM

Il nuovo e intelligente sistema

HepKey

TM

assicura uno smontaggio,

rapido, facile e a prova di manomis-

sione, e i raccordi si smontano solo

all’occorrenza.

zione.

www.wavin.it

Wavin Hep

2

O Manuale Tecnico

17

5. Raccordo Hep

2

O
