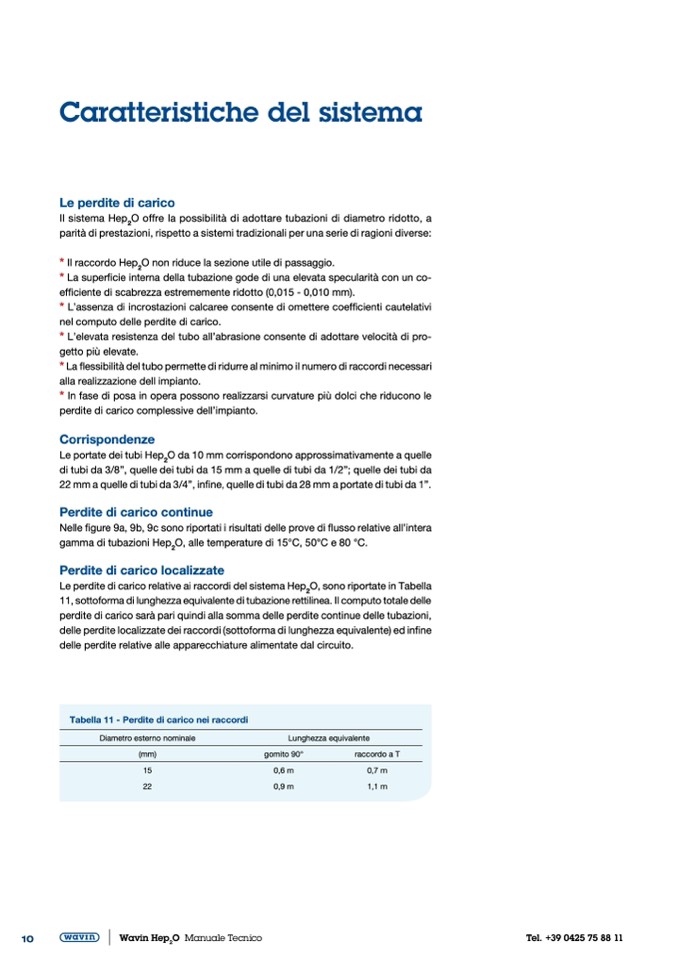

Caratteristiche del sistema
Le perdite di carico
Il sistema Hep
2
O offre la possibilità di adottare tubazioni di diametro ridotto, a
parità di prestazioni, rispetto a sistemi tradizionali per una serie di ragioni diverse:
* Il raccordo Hep
2
O non riduce la sezione utile di passaggio.
* La superficie interna della tubazione gode di una elevata specularità con un co-
efficiente di scabrezza estrememente ridotto (0,015 - 0,010 mm).
* L’assenza di incrostazioni calcaree consente di omettere coefficienti cautelativi
nel computo delle perdite di carico.
* L’elevata resistenza del tubo all’abrasione consente di adottare velocità di pro-
getto più elevate.
* La flessibilità del tubo permette di ridurre al minimo il numero di raccordi necessari
alla realizzazione dell impianto.
* In fase di posa in opera possono realizzarsi curvature più dolci che riducono le
perdite di carico complessive dell’impianto.
Corrispondenze
Le portate dei tubi Hep
2
O da 10 mm corrispondono approssimativamente a quelle
di tubi da 3/8”, quelle dei tubi da 15 mm a quelle di tubi da 1/2”; quelle dei tubi da
22 mm a quelle di tubi da 3/4”, infine, quelle di tubi da 28 mm a portate di tubi da 1”.
Perdite di carico continue
Nelle figure 9a, 9b, 9c sono riportati i risultati delle prove di flusso relative all’intera
gamma di tubazioni Hep
2
O, alle temperature di 15°C, 50°C e 80 °C.
Perdite di carico localizzate
Le perdite di carico relative ai raccordi del sistema Hep
2
O, sono riportate in Tabella
11, sottoforma di lunghezza equivalente di tubazione rettilinea. Il computo totale delle
perdite di carico sarà pari quindi alla somma delle perdite continue delle tubazioni,
delle perdite localizzate dei raccordi (sottoforma di lunghezza equivalente) ed infine
delle perdite relative alle apparecchiature alimentate dal circuito.
Tabella 11 - Perdite di carico nei raccordi
Diametro esterno nominale
(mm)
15
22
Lunghezza equivalente
gomito 90°
0,6 m
0,9 m
raccordo a T
0,7 m
1,1 m
