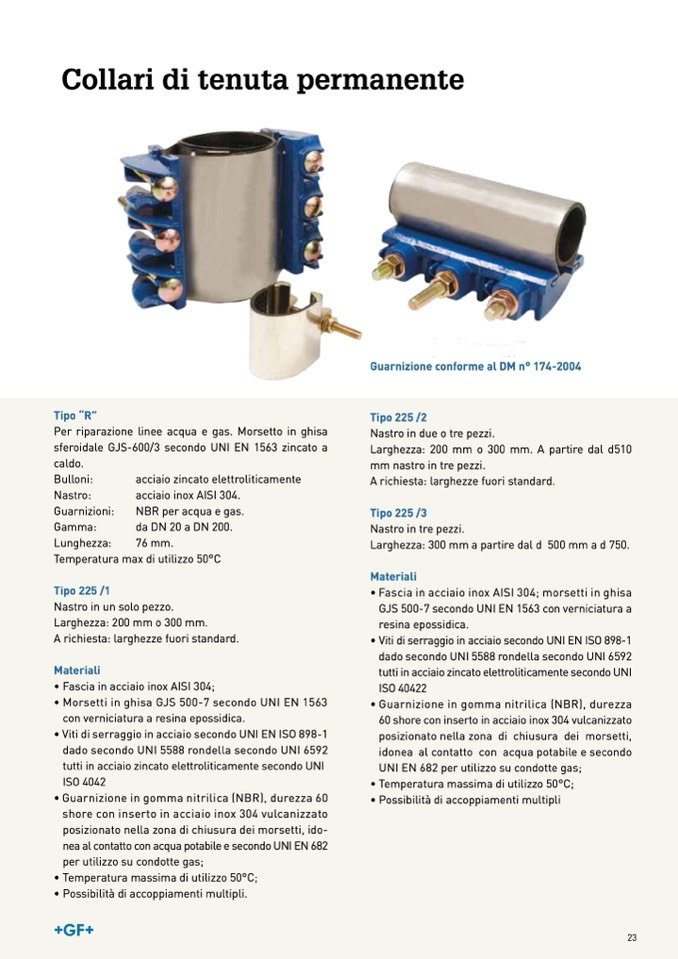

Collari di tenuta permanente

Guarnizione conforme al DM n° 174-2004

Tipo “R”

Tipo 225 /2

Nastro in due o tre pezzi.

Larghezza: 200 mm o 300 mm. A partire dal d510

mm nastro in tre pezzi.

A richiesta: larghezze fuori standard.

Tipo 225 /3

Nastro in tre pezzi.

Larghezza: 300 mm a partire dal d 500 mm a d 750.

Materiali

• Fascia in acciaio inox AISI 304; morsetti in ghisa

GJS 500-7 secondo UNI EN 1563 con verniciatura a

resina epossidica.

• Viti di serraggio in acciaio secondo UNI EN ISO 898-1

dado secondo UNI 5588 rondella secondo UNI 6592

tutti in acciaio zincato elettroliticamente secondo UNI

ISO 40422

• Guarnizione in gomma nitrilica (NBR), durezza

60 shore con inserto in acciaio inox 304 vulcanizzato

posizionato nella zona di chiusura dei morsetti,

idonea al contatto con acqua potabile e secondo

UNI EN 682 per utilizzo su condotte gas;

• Temperatura massima di utilizzo 50°C;

• Possibilità di accoppiamenti multipli

Per riparazione linee acqua e gas. Morsetto in ghisa

sferoidale GJS-600/3 secondo UNI EN 1563 zincato a

caldo.

Bulloni:

acciaio zincato elettroliticamente

acciaio inox AISI 304.

NBR per acqua e gas.

da DN 20 a DN 200.

Nastro:

Guarnizioni:

Gamma:

Lunghezza:

Temperatura max di utilizzo 50°C

76 mm.

Tipo 225 /1

Nastro in un solo pezzo.

Larghezza: 200 mm o 300 mm.

A richiesta: larghezze fuori standard.

Materiali

• Fascia in acciaio inox AISI 304;

• Morsetti in ghisa GJS 500-7 secondo UNI EN 1563

con verniciatura a resina epossidica.

• Viti di serraggio in acciaio secondo UNI EN ISO 898-1

dado secondo UNI 5588 rondella secondo UNI 6592

tutti in acciaio zincato elettroliticamente secondo UNI

ISO 4042

• Guarnizione in gomma nitrilica (NBR), durezza 60

shore con inserto in acciaio inox 304 vulcanizzato

posizionato nella zona di chiusura dei morsetti, ido-

nea al contatto con acqua potabile e secondo UNI EN 682

per utilizzo su condotte gas;

• Temperatura massima di utilizzo 50°C;

• Possibilità di accoppiamenti multipli.
