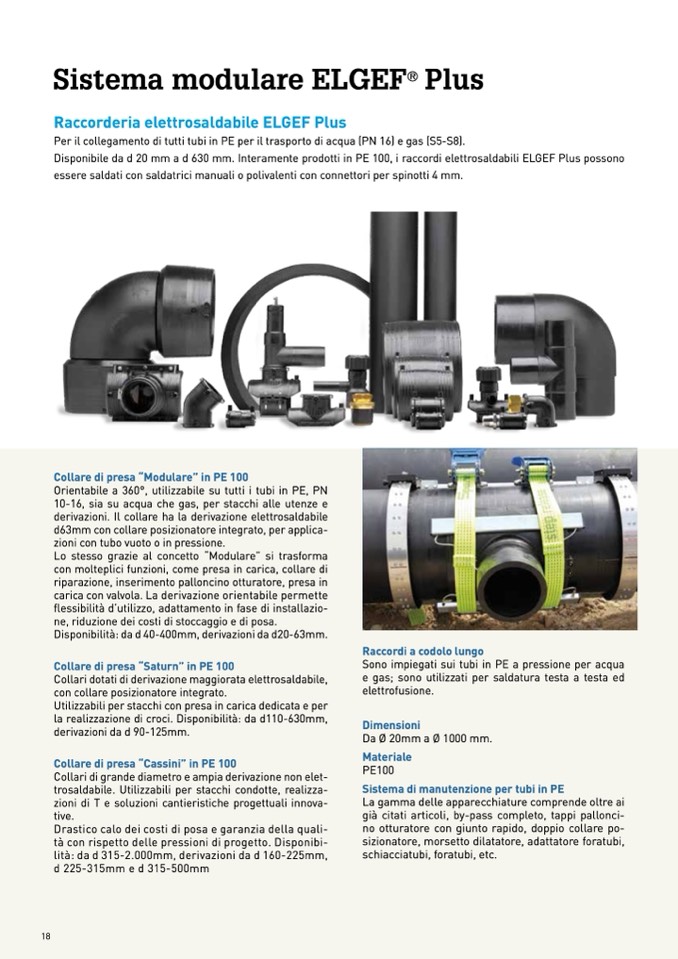

Sistema modulare ELGEF

®

Plus

Raccorderia elettrosaldabile ELGEF Plus

Per il collegamento di tutti tubi in PE per il trasporto di acqua (PN 16) e gas (S5-S8).

Disponibile da d 20 mm a d 630 mm. Interamente prodotti in PE 100, i raccordi elettrosaldabili ELGEF Plus possono

essere saldati con saldatrici manuali o polivalenti con connettori per spinotti 4 mm.

18

Collare di presa “Modulare” in PE 100

Orientabile a 360°, utilizzabile su tutti i tubi in PE, PN

10-16, sia su acqua che gas, per stacchi alle utenze e

derivazioni. Il collare ha la derivazione elettrosaldabile

d63mm con collare posizionatore integrato, per applica-

zioni con tubo vuoto o in pressione.

Lo stesso grazie al concetto “Modulare” si trasforma

con molteplici funzioni, come presa in carica, collare di

riparazione, inserimento palloncino otturatore, presa in

carica con valvola. La derivazione orientabile permette

flessibilità d’utilizzo, adattamento in fase di installazio-

ne, riduzione dei costi di stoccaggio e di posa.

Disponibilità: da d 40-400mm, derivazioni da d20-63mm.

Collare di presa “Saturn” in PE 100

Collari dotati di derivazione maggiorata elettrosaldabile,

con collare posizionatore integrato.

Utilizzabili per stacchi con presa in carica dedicata e per

la realizzazione di croci. Disponibilità: da d110-630mm,

derivazioni da d 90-125mm.

Collare di presa “Cassini” in PE 100

Collari di grande diametro e ampia derivazione non elet-

trosaldabile. Utilizzabili per stacchi condotte, realizza-

zioni di T e soluzioni cantieristiche progettuali innova-

tive.

Drastico calo dei costi di posa e garanzia della quali-

tà con rispetto delle pressioni di progetto. Disponibi-

lità: da d 315-2.000mm, derivazioni da d 160-225mm,

d 225-315mm e d 315-500mm

Raccordi a codolo lungo

Sono impiegati sui tubi in PE a pressione per acqua

e gas; sono utilizzati per saldatura testa a testa ed

elettrofusione.

Dimensioni

Da Ø 20mm a Ø 1000 mm.

Materiale

PE100

Sistema di manutenzione per tubi in PE

La gamma delle apparecchiature comprende oltre ai

già citati articoli, by-pass completo, tappi pallonci-

no otturatore con giunto rapido, doppio collare po-

sizionatore, morsetto dilatatore, adattatore foratubi,

schiacciatubi, foratubi, etc.
