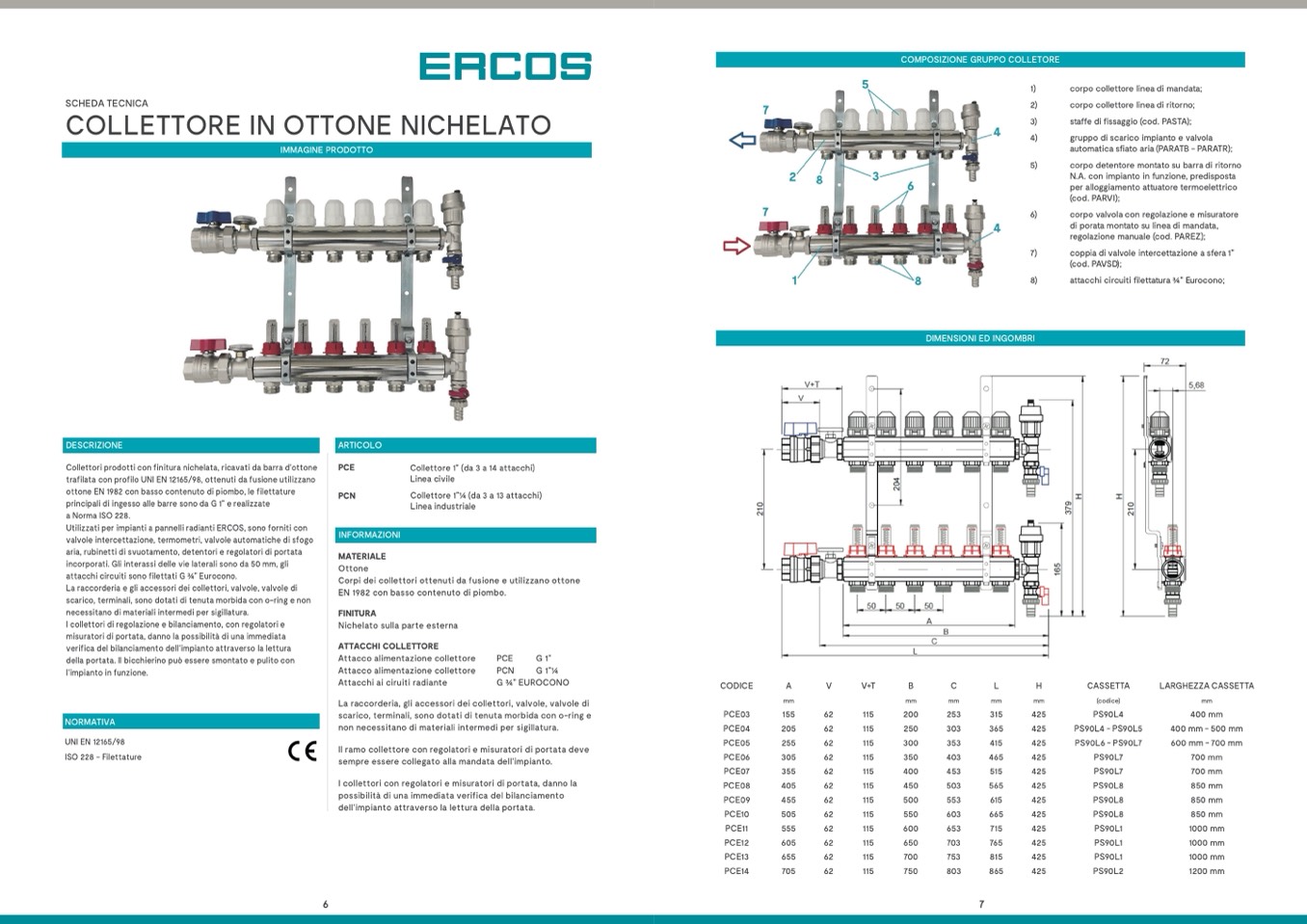

COMPOSIZIONE GRUPPO COLLETORE
SCHEDA TECNICA
COLLETTORE IN OTTONE NICHELATO
1)
2)
3)
4)
5)
6)
7)
8)
DIMENSIONI ED INGOMBRI
corpo collettore linea di mandata;
corpo collettore linea di ritorno;
staffe di fissaggio (cod. PASTA);
gruppo di scarico impianto e valvola
automatica sfiato aria (PARATB - PARATR);
corpo detentore montato su barra di ritorno
N.A. con impianto in funzione, predisposta
per alloggiamento attuatore termoelettrico
(cod. PARVI);
corpo valvola con regolazione e misuratore
di porata montato su linea di mandata,
regolazione manuale (cod. PAREZ);
coppia di valvole intercettazione a sfera 1”
(cod. PAVSD);
attacchi circuiti filettatura 3⁄4” Eurocono;
IMMAGINE PRODOTTO
DESCRIZIONE
Collettori prodotti con finitura nichelata, ricavati da barra d’ottone
trafilata con profilo UNI EN 12165/98, ottenuti da fusione utilizzano
ottone EN 1982 con basso contenuto di piombo, le filettature
principali di ingesso alle barre sono da G 1” e realizzate
a Norma ISO 228.
Utilizzati per impianti a pannelli radianti ERCOS, sono forniti con
valvole intercettazione, termometri, valvole automatiche di sfogo
aria, rubinetti di svuotamento, detentori e regolatori di portata
incorporati. Gli interassi delle vie laterali sono da 50 mm, gli
attacchi circuiti sono filettati G 3⁄4” Eurocono.
La raccorderia e gli accessori dei collettori, valvole, valvole di
scarico, terminali, sono dotati di tenuta morbida con o-ring e non
necessitano di materiali intermedi per sigillatura.
I collettori di regolazione e bilanciamento, con regolatori e
misuratori di portata, danno la possibilità di una immediata
verifica del bilanciamento dell’impianto attraverso la lettura
della portata. Il bicchierino può essere smontato e pulito con
l’impianto in funzione.
NORMATIVA
UNI EN 12165/98
ISO 228 - Filettature
ARTICOLO
PCE
PCN
INFORMAZIONI
MATERIALE
Collettore 1” (da 3 a 14 attacchi)
Linea civile
Collettore 1”1⁄4 (da 3 a 13 attacchi)
Linea industriale
Ottone
Corpi dei collettori ottenuti da fusione e utilizzano ottone
EN 1982 con basso contenuto di piombo.
FINITURA
Nichelato sulla parte esterna
ATTACCHI COLLETTORE
Attacco alimentazione collettore
Attacco alimentazione collettore
Attacchi ai ciruiti radiante
PCE
G 1”
PCN
G 1”1⁄4
G 3⁄4” EUROCONO
CODICE
A
V
mm
mm
mm
mm
mm
CASSETTA
(codice)
PS90L4
PS90L4 - PS90L5
PS90L6 - PS90L7
PS90L7
PS90L7
PS90L8
PS90L8
PS90L8
PS90L1
PS90L1
PS90L1
PS90L2
LARGHEZZA CASSETTA
mm
400 mm
400 mm - 500 mm
600 mm - 700 mm
700 mm
700 mm
850 mm
850 mm
850 mm
1000 mm
1000 mm
1000 mm
1200 mm
La raccorderia, gli accessori dei collettori, valvole, valvole di
scarico, terminali, sono dotati di tenuta morbida con o-ring e
non necessitano di materiali intermedi per sigillatura.
Il ramo collettore con regolatori e misuratori di portata deve
sempre essere collegato alla mandata dell’impianto.
I collettori con regolatori e misuratori di portata, danno la
possibilità di una immediata verifica del bilanciamento
dell’impianto attraverso la lettura della portata.
PCE03
155
62
PCE04
205
62
PCE05
255
62
PCE06
305
62
PCE07
355
62
PCE08
405
62
PCE09
455
62
PCE10
505
62
PCE11
555
62
PCE12
605
62
PCE13
655
62
PCE14
705
62
115
200
115
250
115
300
115
350
115
400
115
450
115
500
115
550
115
600
115
650
115
700
115
750
253
315
425
303
365
425
353
415
425
403
465
425
453
515
425
503
565
425
553
615
425
603
665
425
653
715
425
703
765
425
753
815
425
803
865
425
DIMENSIONI / DIMENSION
V+T
B
C
L
H
6
7
