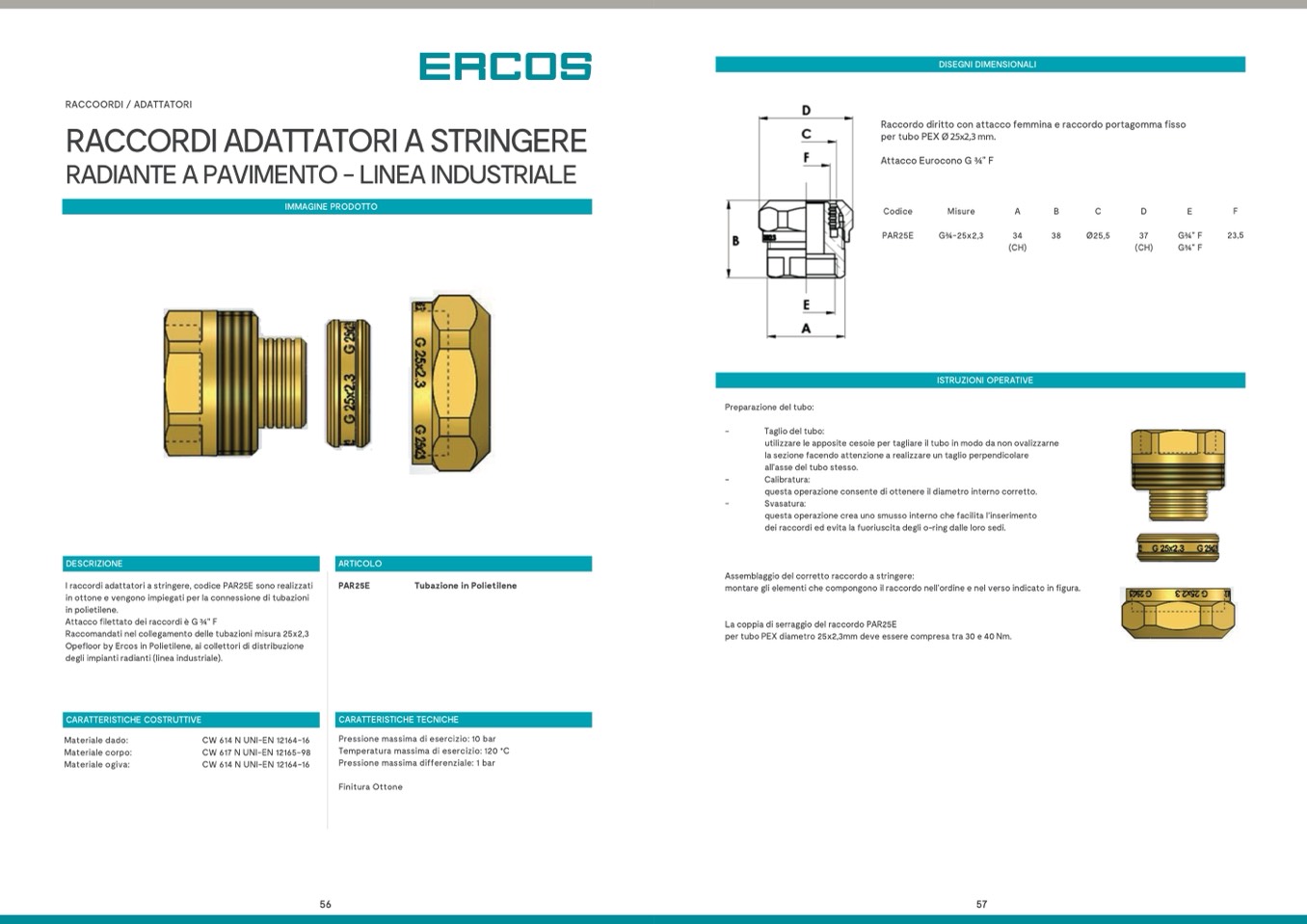

RACCOORDI / ADATTATORI

RACCORDI ADATTATORI A STRINGERE

RADIANTE A PAVIMENTO - LINEA INDUSTRIALE

Raccordo diritto con attacco femmina e raccordo portagomma fisso

per tubo PEX Ø 25x2,3 mm.

Attacco Eurocono G 3⁄4” F

Codice

Misure

A

B

C

D

E

F

PAR25E

G3⁄4-25x2,3

34

38

Ø25,5

37

G3⁄4” F

23,5

(CH)

(CH)

G3⁄4” F

ISTRUZIONI OPERATIVE

DISEGNI DIMENSIONALI

IMMAGINE PRODOTTO

Preparazione del tubo:

DESCRIZIONE

ARTICOLO

-

Taglio del tubo:

utilizzare le apposite cesoie per tagliare il tubo in modo da non ovalizzarne

la sezione facendo attenzione a realizzare un taglio perpendicolare

all’asse del tubo stesso.

-

Calibratura:

questa operazione consente di ottenere il diametro interno corretto.

-

Svasatura:

questa operazione crea uno smusso interno che facilita l’inserimento

dei raccordi ed evita la fuoriuscita degli o-ring dalle loro sedi.

Assemblaggio del corretto raccordo a stringere:

montare gli elementi che compongono il raccordo nell’ordine e nel verso indicato in figura.

La coppia di serraggio del raccordo PAR25E

per tubo PEX diametro 25x2,3mm deve essere compresa tra 30 e 40 Nm.

I raccordi adattatori a stringere, codice PAR25E sono realizzati

PAR25E

in ottone e vengono impiegati per la connessione di tubazioni

in polietilene.

Attacco filettato dei raccordi è G 3⁄4" F

Raccomandati nel collegamento delle tubazioni misura 25x2,3

Opefloor by Ercos in Polietilene, ai collettori di distribuzione

degli impianti radianti (linea industriale).

Tubazione in Polietilene

CARATTERISTICHE COSTRUTTIVE

Materiale dado:

Materiale corpo:

Materiale ogiva:

CW 614 N UNI-EN 12164-16

CW 617 N UNI-EN 12165-98

CW 614 N UNI-EN 12164-16

CARATTERISTICHE TECNICHE

Pressione massima di esercizio: 10 bar

Temperatura massima di esercizio: 120 °C

Pressione massima differenziale: 1 bar

Finitura Ottone
