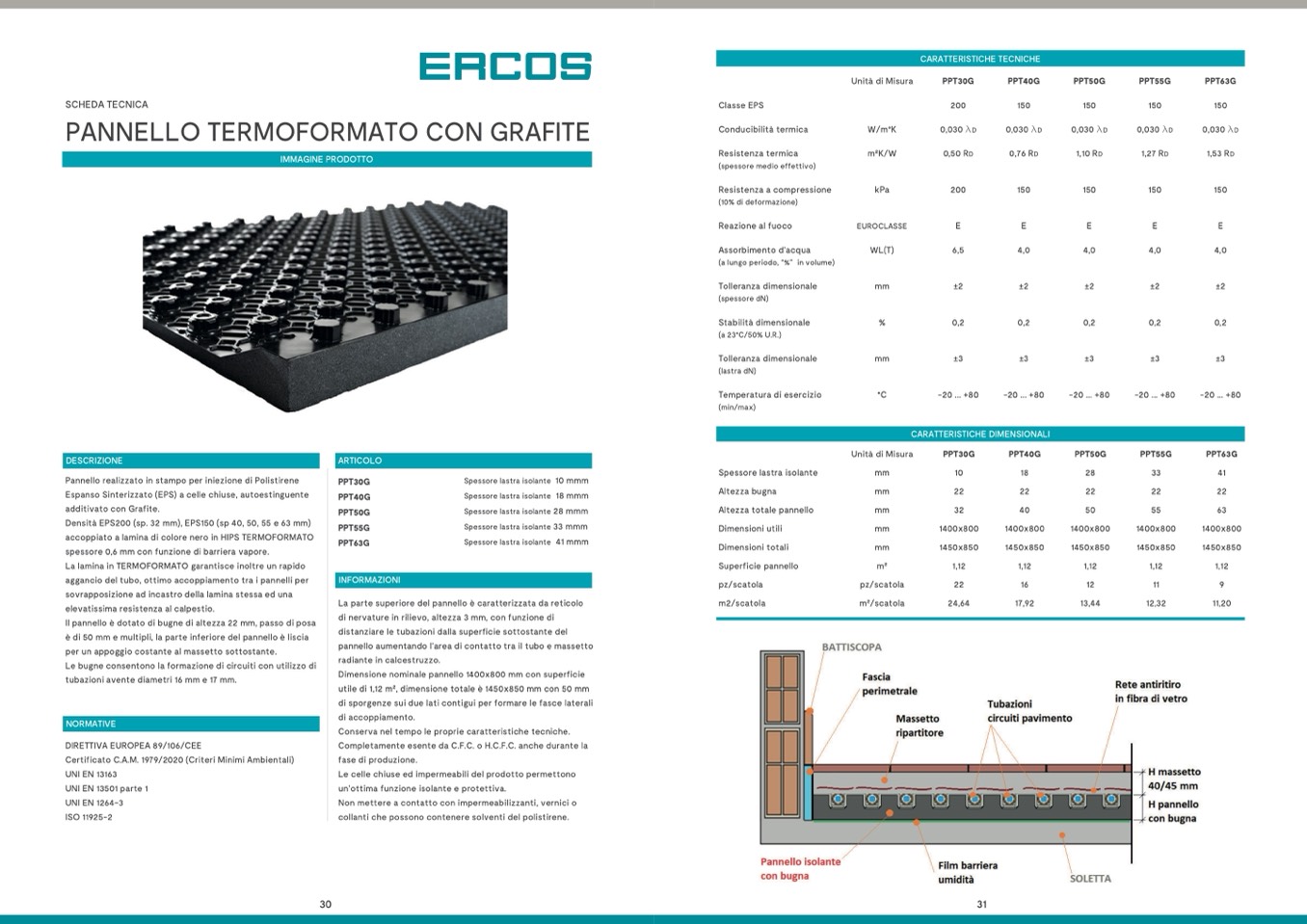

SCHEDA TECNICA
PANNELLO TERMOFORMATO CON GRAFITE
Classe EPS
Conducibilità termica
Resistenza termica
(spessore medio effettivo)
Resistenza a compressione
(10% di deformazione)
Reazione al fuoco
Assorbimento d’acqua
(a lungo periodo, “%” in volume)
Tolleranza dimensionale
(spessore dN)
Stabilità dimensionale
(a 23°C/50% U.R.)
Tolleranza dimensionale
(lastra dN)
Temperatura di esercizio
(min/max)
Spessore lastra isolante
Altezza bugna
Altezza totale pannello
Dimensioni utili
Dimensioni totali
Superficie pannello
pz/scatola
W/m°K
m2K/W
kPa
EUROCLASSE
WL(T)
mm
%
mm
°C
150
0,030 lD
1,10 RD
150
E
4,0
±2
0,2
±3
-20 ... +80
PPT50G
150
0,030 lD
1,27 RD
150
E
4,0
±2
0,2
±3
-20 ... +80
PPT55G
150
0,030 lD
1,53 RD
150
E
4,0
±2
0,2
±3
-20 ... +80
PPT63G
Unità di Misura
PPT30G
200
0,030 lD
0,50 RD
200
E
6,5
±2
0,2
±3
-20 ... +80
PPT40G
150
0,030 lD
0,76 RD
150
E
4,0
±2
0,2
±3
-20 ... +80
PPT50G
PPT55G
PPT63G
CARATTERISTICHE TECNICHE
IMMAGINE PRODOTTO
CARATTERISTICHE DIMENSIONALI
DESCRIZIONE
ARTICOLO
Pannello realizzato in stampo per iniezione di Polistirene
PPT30G
Espanso Sinterizzato (EPS) a celle chiuse, autoestinguente
PPT40G
additivato con Grafite.
PPT50G
Densità EPS200 (sp. 32 mm), EPS150 (sp 40, 50, 55 e 63 mm)
Unità di Misura
mm
mm
mm
mm
mm
m2
pz/scatola
PPT30G
PPT40G
accoppiato a lamina di colore nero in HIPS TERMOFORMATO
spessore 0,6 mm con funzione di barriera vapore.
La lamina in TERMOFORMATO garantisce inoltre un rapido
aggancio del tubo, ottimo accoppiamento tra i pannelli per
sovrapposizione ad incastro della lamina stessa ed una
elevatissima resistenza al calpestio.
Il pannello è dotato di bugne di altezza 22 mm, passo di posa
è di 50 mm e multipli, la parte inferiore del pannello è liscia
per un appoggio costante al massetto sottostante.
Le bugne consentono la formazione di circuiti con utilizzo di
tubazioni avente diametri 16 mm e 17 mm.
NORMATIVE
DIRETTIVA EUROPEA 89/106/CEE
Certificato C.A.M. 1979/2020 (Criteri Minimi Ambientali)
UNI EN 13163
UNI EN 13501 parte 1
UNI EN 1264-3
ISO 11925-2
PPT55G
Spessore lastra isolante
1400x800
1400x800
1400x800
1450x850
1450x850
1450x850
1,12
1,12
1,12
22
16
12
1400x800
1400x800
1450x850
1450x850
1,12
1,12
11
9
PPT63G
INFORMAZIONI
Spessore lastra isolante
Spessore lastra isolante
Spessore lastra isolante
Spessore lastra isolante
10 mmm
18 mmm
28 mmm
33 mmm
41 mmm
10
18
28
33
41
22
22
22
22
22
32
40
50
55
63
La parte superiore del pannello è caratterizzata da reticolo
di nervature in rilievo, altezza 3 mm, con funzione di
distanziare le tubazioni dalla superficie sottostante del
pannello aumentando l’area di contatto tra il tubo e massetto
radiante in calcestruzzo.
Dimensione nominale pannello 1400x800 mm con superficie
utile di 1,12 m2, dimensione totale è 1450x850 mm con 50 mm
di sporgenze sui due lati contigui per formare le fasce laterali
di accoppiamento.
Conserva nel tempo le proprie caratteristiche tecniche.
Completamente esente da C.F.C. o H.C.F.C. anche durante la
fase di produzione.
Le celle chiuse ed impermeabili del prodotto permettono
un’ottima funzione isolante e protettiva.
Non mettere a contatto con impermeabilizzanti, vernici o
collanti che possono contenere solventi del polistirene.
m2/scatola
m2/scatola
24,64
17,92
13,44
12,32
11,20
30
31
