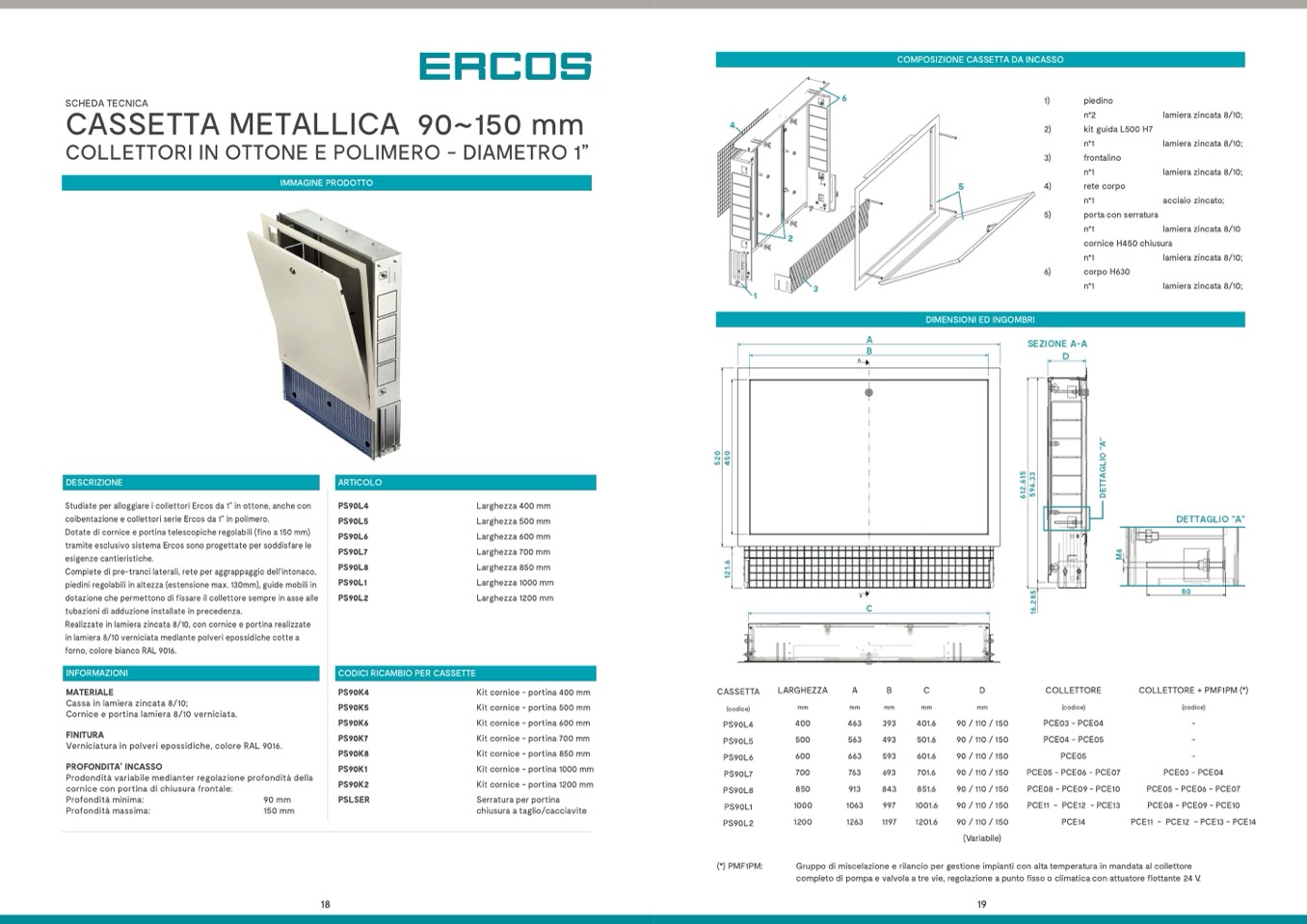

COMPOSIZIONE CASSETTA DA INCASSO

SCHEDA TECNICA

CASSETTA METALLICA 90~150 mm

COLLETTORI IN OTTONE E POLIMERO - DIAMETRO 1”

1)

piedino

n°2

lamiera zincata 8/10;

2)

kit guida L500 H7

n°1

lamiera zincata 8/10;

3)

frontalino

n°1

lamiera zincata 8/10;

4)

rete corpo

n°1

acciaio zincato;

5)

porta con serratura

n°1

lamiera zincata 8/10

cornice H450 chiusura

IMMAGINE PRODOTTO

DIMENSIONI ED INGOMBRI

n°1

6)

corpo H630

n°1

lamiera zincata 8/10;

lamiera zincata 8/10;

DESCRIZIONE

Studiate per alloggiare i collettori Ercos da 1” in ottone, anche con

coibentazione e collettori serie Ercos da 1” in polimero.

Dotate di cornice e portina telescopiche regolabili (fino a 150 mm)

tramite esclusivo sistema Ercos sono progettate per soddisfare le

esigenze cantieristiche.

Complete di pre-tranci laterali, rete per aggrappaggio dell’intonaco,

piedini regolabili in altezza (estensione max. 130mm), guide mobili in

dotazione che permettono di fissare il collettore sempre in asse alle

tubazioni di adduzione installate in precedenza.

Realizzate in lamiera zincata 8/10, con cornice e portina realizzate

in lamiera 8/10 verniciata mediante polveri epossidiche cotte a

forno, colore bianco RAL 9016.

INFORMAZIONI

MATERIALE

Cassa in lamiera zincata 8/10;

Cornice e portina lamiera 8/10 verniciata.

FINITURA

Verniciatura in polveri epossidiche, colore RAL 9016.

PROFONDITA’ INCASSO

Prodondità variabile medianter regolazione profondità della

cornice con portina di chiusura frontale:

ARTICOLO

PS90L4

PS90L5

PS90L6

PS90L7

PS90L8

PS90L1

PS90L2

CODICI RICAMBIO PER CASSETTE

PS90K4

PS90K5

PS90K6

PS90K7

PS90K8

PS90K1

PS90K2

PSLSER

Larghezza 400 mm

Larghezza 500 mm

Larghezza 600 mm

Larghezza 700 mm

Larghezza 850 mm

Larghezza 1000 mm

Larghezza 1200 mm

Kit cornice - portina 400 mm

Kit cornice - portina 500 mm

Kit cornice - portina 600 mm

Kit cornice - portina 700 mm

Kit cornice - portina 850 mm

Kit cornice - portina 1000 mm

Kit cornice - portina 1200 mm

Serratura per portina

chiusura a taglio/cacciavite

DIMENSIONI / DIMENSION

Profondità minima:

Profondità massima:

90 mm

150 mm

1000

1063

997

1200

1263

1197

1001.6

1201.6

18

19

CASSETTA

(codice)

PS90L4

PS90L5

PS90L6

PS90L7

PS90L8

PS90L1

PS90L2

(*) PMF1PM:

LARGHEZZA

A

mm

mm

B

C

mm

mm

D

mm

90/110/150

90/110/150

90/110/150

90/110/150

90/110/150

90/110/150

90/110/150

(Variabile)

COLLETTORE

(codice)

PCE03 - PCE04

PCE04 - PCE05

PCE05

PCE05 - PCE06 - PCE07

PCE08 - PCE09 - PCE10

PCE11 - PCE12 - PCE13

PCE14

COLLETTORE + PMF1PM (*)

(codice)

-

-

-

PCE03 - PCE04

PCE05 - PCE06 - PCE07

PCE08 - PCE09 - PCE10

PCE11 - PCE12 - PCE13 - PCE14

400

463

393

401.6

500

563

493

501.6

600

663

593

601.6

700

763

693

701.6

850

913

843

851.6

Gruppo di miscelazione e rilancio per gestione impianti con alta temperatura in mandata al collettore

completo di pompa e valvola a tre vie, regolazione a punto fisso o climatica con attuatore flottante 24 V.
