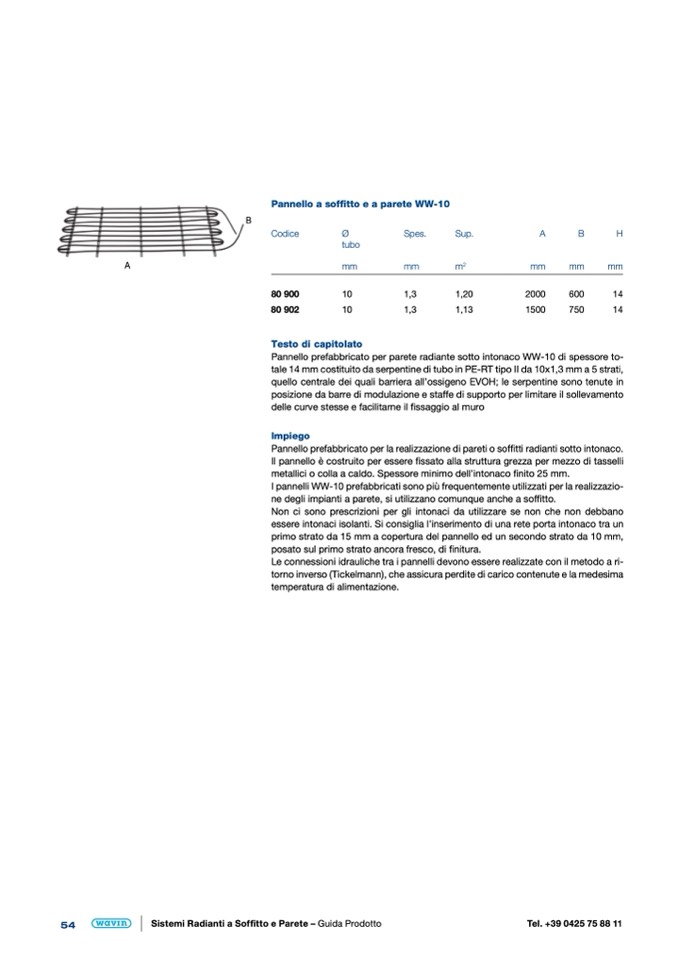

A

Codice

80 900

80 902

Ø

Spes.

Sup.

A

tubo

mm

mm

m

2

mm

10

1,3

1,20

2000

10

1,3

1,13

1500

B

H

mm

mm

600

14

750

14

Pannello a soffitto e a parete WW-10

B

Testo di capitolato

Pannello prefabbricato per parete radiante sotto intonaco WW-10 di spessore to-

tale 14 mm costituito da serpentine di tubo in PE-RT tipo II da 10x1,3 mm a 5 strati,

quello centrale dei quali barriera all’ossigeno EVOH; le serpentine sono tenute in

posizione da barre di modulazione e staffe di supporto per limitare il sollevamento

delle curve stesse e facilitarne il fissaggio al muro

Impiego

Pannello prefabbricato per la realizzazione di pareti o soffitti radianti sotto intonaco.

Il pannello è costruito per essere fissato alla struttura grezza per mezzo di tasselli

metallici o colla a caldo. Spessore minimo dell’intonaco finito 25 mm.

I pannelli WW-10 prefabbricati sono più frequentemente utilizzati per la realizzazio-

ne degli impianti a parete, si utilizzano comunque anche a soffitto.

Non ci sono prescrizioni per gli intonaci da utilizzare se non che non debbano

essere intonaci isolanti. Si consiglia l’inserimento di una rete porta intonaco tra un

primo strato da 15 mm a copertura del pannello ed un secondo strato da 10 mm,

posato sul primo strato ancora fresco, di finitura.

Le connessioni idrauliche tra i pannelli devono essere realizzate con il metodo a ri-

torno inverso (Tickelmann), che assicura perdite di carico contenute e la medesima

temperatura di alimentazione.
