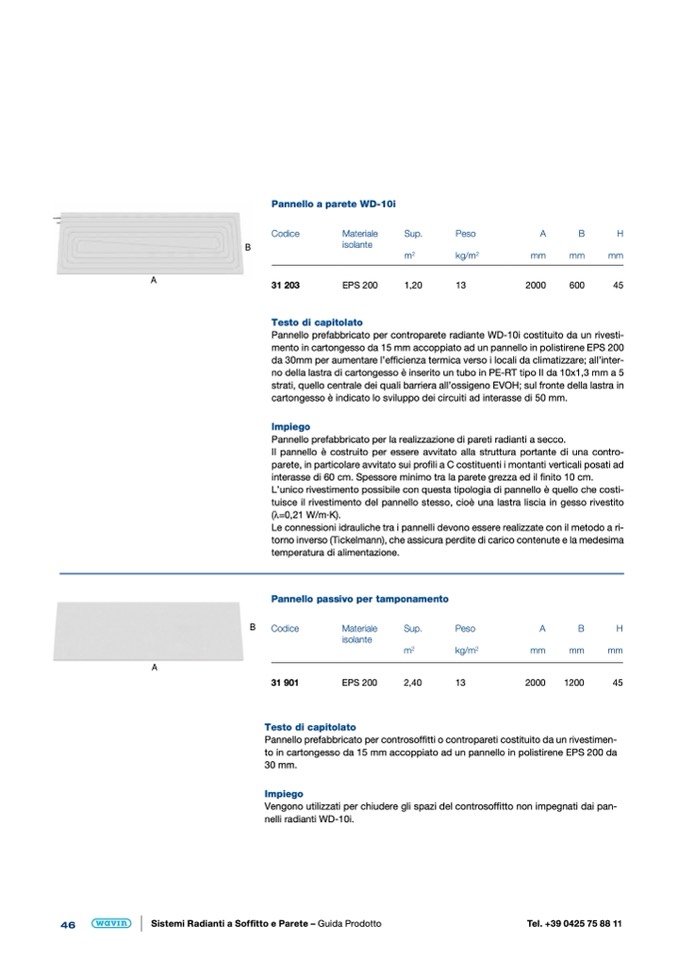

A
B
Codice
31 203
Materiale
isolante
EPS 200
Sup.
Peso
m
2
kg/m
2
1,20
13
A
B
H
mm
mm
mm
2000
600
45
Pannello a parete WD-10i
Testo di capitolato
Pannello prefabbricato per controparete radiante WD-10i costituito da un rivesti-
mento in cartongesso da 15 mm accoppiato ad un pannello in polistirene EPS 200
da 30mm per aumentare l’efficienza termica verso i locali da climatizzare; all’inter-
no della lastra di cartongesso è inserito un tubo in PE-RT tipo II da 10x1,3 mm a 5
strati, quello centrale dei quali barriera all’ossigeno EVOH; sul fronte della lastra in
cartongesso è indicato lo sviluppo dei circuiti ad interasse di 50 mm.
Impiego
Pannello prefabbricato per la realizzazione di pareti radianti a secco.
Il pannello è costruito per essere avvitato alla struttura portante di una contro-
parete, in particolare avvitato sui profili a C costituenti i montanti verticali posati ad
interasse di 60 cm. Spessore minimo tra la parete grezza ed il finito 10 cm.
L’unico rivestimento possibile con questa tipologia di pannello è quello che costi-
tuisce il rivestimento del pannello stesso, cioè una lastra liscia in gesso rivestito
(
λ
=0,21 W/m·K).
Le connessioni idrauliche tra i pannelli devono essere realizzate con il metodo a ri-
torno inverso (Tickelmann), che assicura perdite di carico contenute e la medesima
temperatura di alimentazione.
Pannello passivo per tamponamento
Codice
Materiale
Sup.
Peso
isolante
m
2
kg/m
2
31 901
EPS 200
2,40
13
Testo di capitolato
A
B
H
mm
mm
mm
2000
1200
45
A
B
Pannello prefabbricato per controsoffitti o contropareti costituito da un rivestimen-
to in cartongesso da 15 mm accoppiato ad un pannello in polistirene EPS 200 da
30 mm.
Impiego
Vengono utilizzati per chiudere gli spazi del controsoffitto non impegnati dai pan-
nelli radianti WD-10i.
