Indicazioni preliminari

È fortemente sconsigliato allacciare in serie 2 o più pannelli

WW-10, al fine di evitare perdite di carico troppo elevate e

problemi di sfiato dell’aria.

Nel caso in cui il pannello venga posto in una posizione

tale per cui non è possibile realizzare il collegamento diretto

tra il pannello WW-10 e la linea di adduzione, utilizzare il

manicotto DN10 ed un pezzo del tubo DN10 per realizzare

il prolungamento.

Al fine di evitare la formazione di condensa sullo specchio

durante l’utilizzo della doccia o della vasca è possibile

posizionare un pannello WW-10 in corrispondenza del retro

dello specchio. La condizione da rispettare assolutamente è

la perfetta aderenza dello specchio alla parete intonacata.

Posa in opera

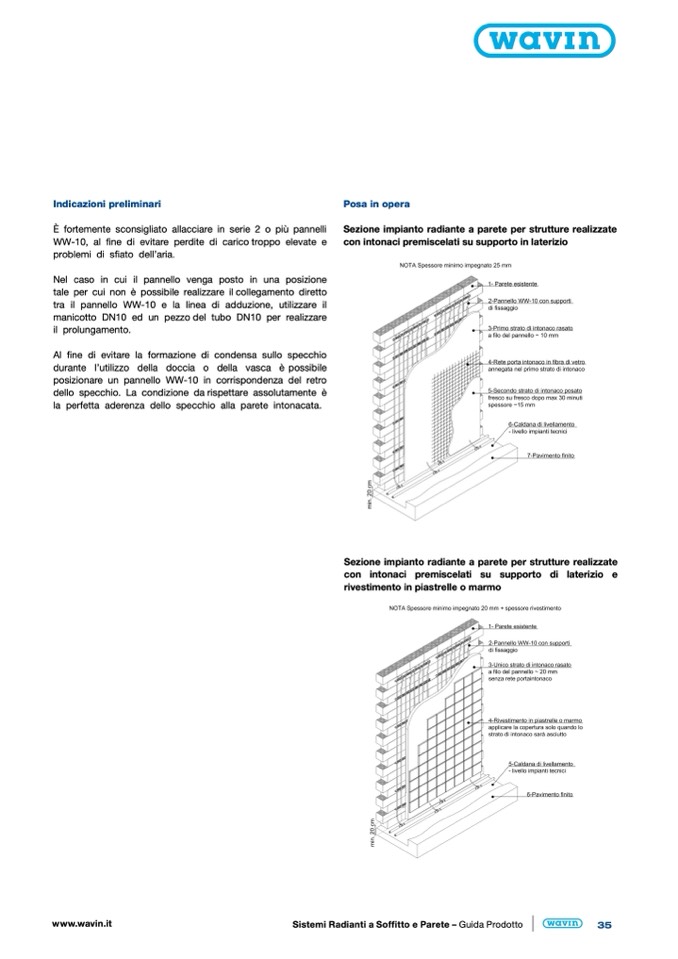

Sezione impianto radiante a parete per strutture realizzate

con intonaci premiscelati su supporto in laterizio

www.wavin.it

Sistemi Radianti a Soffitto e Parete – Guida Prodotto

35

Sezione impianto radiante a parete per strutture realizzate

con intonaci premiscelati su supporto di laterizio e

rivestimento in piastrelle o marmo
