Indicazioni preliminari

È fortemente sconsigliato allacciare in serie 2 o più pannelli

WW-10, al fine di evitare perdite di carico troppo elevate e

problemi di sfiato dell’aria.

Nel caso in cui il pannello venga posto in una posizione

tale per cui non è possibile realizzare il collegamento diretto

tra il pannello WW-10 e la linea di adduzione, utilizzare il

manicotto DN10 ed un pezzo del tubo DN10 per realizzare

il prolungamento.

Posa in opera

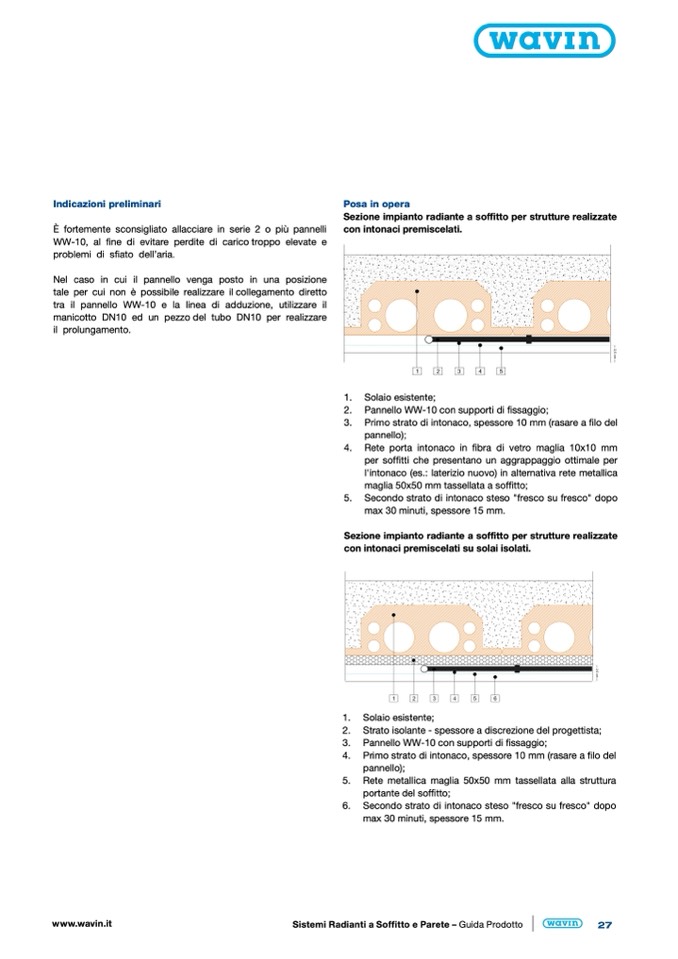

Sezione impianto radiante a soffitto per strutture realizzate

con intonaci premiscelati.
