Regole di dimensionamento-realizzazione per impianti

WW-10 costruiti in opera

1. Circuito radiante superficie massima attiva 14,00 mq;

2. Pannello radiante superficie massima attiva 2,25 mq,

equivalente a 30 ml di tubo (25 consigliato);

3. Per ottimizzare le prestazioni del sistema si consiglia di

collegare i pannelli utilizzando il Metodo Tickelman (a

ritorno inverso) e pertanto la lunghezza del tubo di ogni

singolo pannello non deve differire più del 10% per i tutti i

pannelli che formano un determinato circuito;

4. Il pannello può avere conformazione rettangolare, ma

anche ad L;

5. Barre di modulazione con interasse 30 cm circa (4 m/mq);

6. Una staffa di supporto per ogni curva del pannello (13 pz/m

di larghezza di pannello attivo);

7. Per l'ancoraggio delle barre di modulazione utilizzare una

colla a caldo o viti adeguate al fondo.

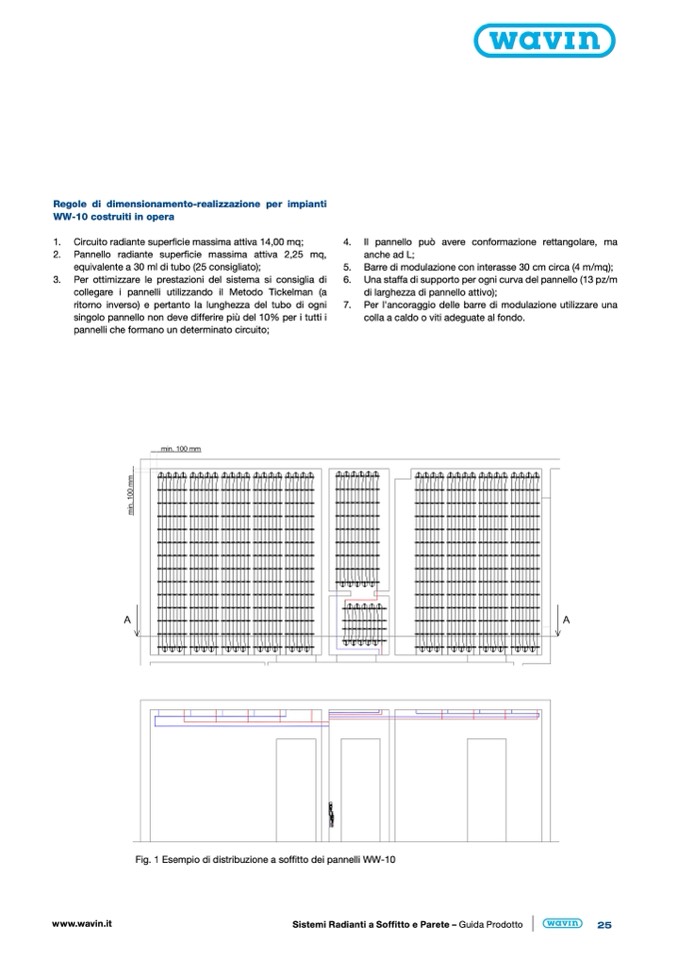

Fig. 1 Esempio di distribuzione a soffitto dei pannelli WW-10
