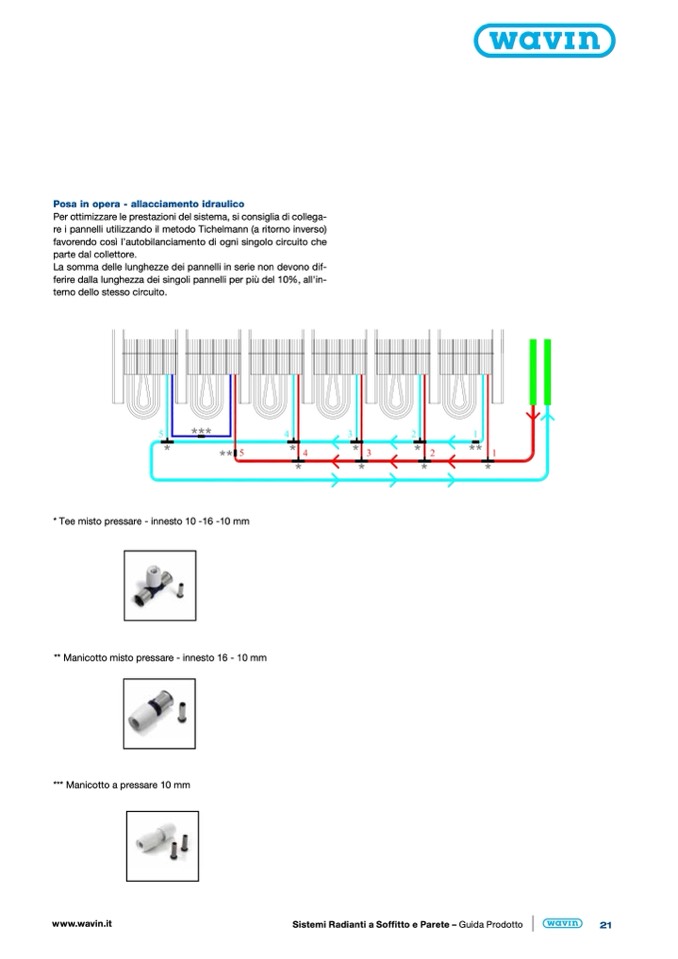

Posa in opera - allacciamento idraulico

Per ottimizzare le prestazioni del sistema, si consiglia di collega-

re i pannelli utilizzando il metodo Tichelmann (a ritorno inverso)

favorendo così l’autobilanciamento di ogni singolo circuito che

parte dal collettore.

La somma delle lunghezze dei pannelli in serie non devono dif-

ferire dalla lunghezza dei singoli pannelli per più del 10%, all'in-

terno dello stesso circuito.

* Tee misto pressare - innesto 10 -16 -10 mm

** Manicotto misto pressare - innesto 16 - 10 mm

*** Manicotto a pressare 10 mm
