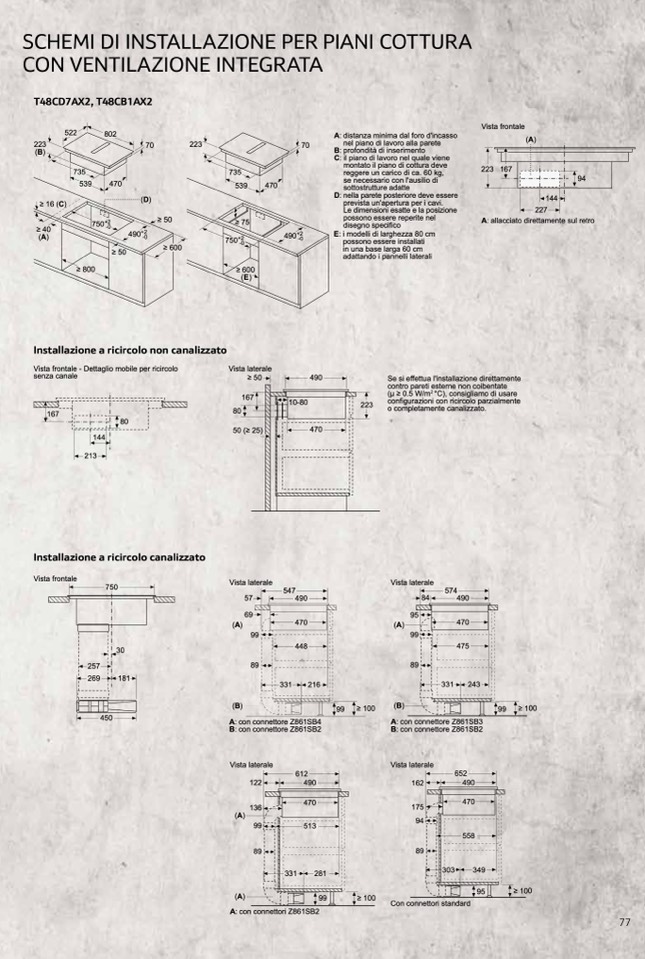

SCHEMI DI INSTALLAZIONE PER PIANI COTTURA
CON VENTILAZIONE INTEGRATA
T48CD7AX2, T48CB1AX2
522
802
(B)
A: distanza minima dal foro d'incasso
nel piano di lavoro alla parete
Vista frontale
(A)
223 167
144
227
A: allacciato direttamente sul retro
223
70
(D)
+2
223
70
+2
490
-0
B: profondità di inserimento
C: il piano di lavoro nel quale viene
735
539
470
+2
750
-0
≥ 50
≥ 800
735
539
470
≥ 75
750+2
-0
≥ 600
(E)
Vista laterale
≥ 50
167
80
50 (≥ 25)
montato il piano di cottura deve
reggere un carico di ca. 60 kg,
se necessario con l'ausilio di
sottostrutture adatte
94
≥ 16 (C)
≥ 40
490
≥ 50
≥ 600
D: nella parete posteriore deve essere
prevista un'apertura per i cavi.
Le dimensioni esatte e la posizione
possono essere reperite nel
disegno specifico
E: i modelli di larghezza 80 cm
possono essere installati
in una base larga 60 cm
adattando i pannelli laterali
(A)
-0
Installazione a ricircolo non canalizzato
Vista frontale - Dettaglio mobile per ricircolo
senza canale
167
Installazione a ricircolo canalizzato
Vista frontale
450
490
Se si effettua l'installazione direttamente
contro pareti esterne non coibentate
(μ ≥ 0.5 W/m
2
°C), consigliamo di usare
configurazioni con ricircolo parzialmente
o completamente canalizzato.
10-80
223
80
144
470
213
7 50
Vista laterale
57
69
(A)
99
89
Vista laterale
84
95
(A)
99
89
574
490
470
475
331
243
547
490
470
448
30
269
181
257
331
216
(B)
A: con connettore Z861SB4
≥ 100
(B)
A: con connettore Z861SB3
99
≥ 100
99
B: con connettore Z861SB2
B: con connettore Z861SB2
Vista laterale
652
162
175
94
89
Vista laterale
122
(A)
136
99
89
612
490
470
513
331
281
490
470
558
(A)
A: con connettori Z861SB2
≥ 100
303
349
95
≥ 100
99
Con connettori standard
