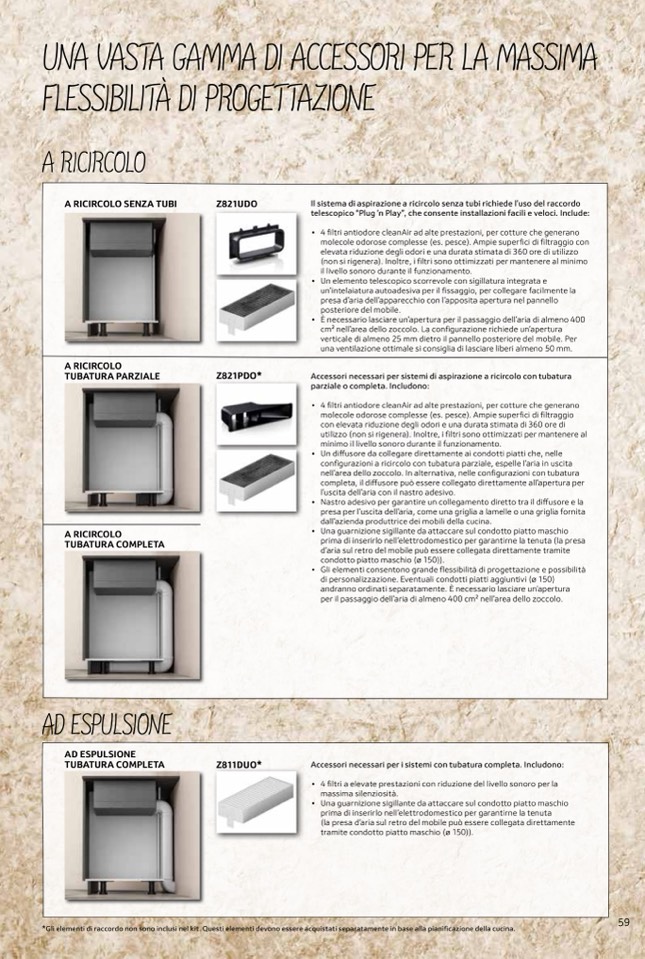

UNA VASTA GAMMA DI ACCESSORI PER LA MASSIMA
FLESSIBILITÀ DI PROGETTAZIONE
A RICIRCOLO
A RICIRCOLO SENZA TUBI
Z821UDO
Il sistema di aspirazione a ricircolo senza tubi richiede l’uso del raccordo
telescopico “Plug ’n Play”, che consente installazioni facili e veloci. Include:
• 4 filtri antiodore cleanAir ad alte prestazioni, per cotture che generano
molecole odorose complesse (es. pesce). Ampie superfici di filtraggio con
elevata riduzione degli odori e una durata stimata di 360 ore di utilizzo
(non si rigenera). Inoltre, i filtri sono ottimizzati per mantenere al minimo
il livello sonoro durante il funzionamento.
• Un elemento telescopico scorrevole con sigillatura integrata e
un’intelaiatura autoadesiva per il fissaggio, per collegare facilmente la
presa d’aria dell’apparecchio con l’apposita apertura nel pannello
posteriore del mobile.
• È necessario lasciare un’apertura per il passaggio dell’aria di almeno 400
cm2 nell’area dello zoccolo. La configurazione richiede un’apertura
verticale di almeno 25 mm dietro il pannello posteriore del mobile. Per
una ventilazione ottimale si consiglia di lasciare liberi almeno 50 mm.
Accessori necessari per sistemi di aspirazione a ricircolo con tubatura
parziale o completa. Includono:
• 4 filtri antiodore cleanAir ad alte prestazioni, per cotture che generano
molecole odorose complesse (es. pesce). Ampie superfici di filtraggio
con elevata riduzione degli odori e una durata stimata di 360 ore di
utilizzo (non si rigenera). Inoltre, i filtri sono ottimizzati per mantenere al
minimo il livello sonoro durante il funzionamento.
• Un diffusore da collegare direttamente ai condotti piatti che, nelle
configurazioni a ricircolo con tubatura parziale, espelle l’aria in uscita
nell’area dello zoccolo. In alternativa, nelle configurazioni con tubatura
completa, il diffusore può essere collegato direttamente all’apertura per
l’uscita dell’aria con il nastro adesivo.
• Nastro adesivo per garantire un collegamento diretto tra il diffusore e la
presa per l’uscita dell’aria, come una griglia a lamelle o una griglia fornita
dall’azienda produttrice dei mobili della cucina.
• Una guarnizione sigillante da attaccare sul condotto piatto maschio
prima di inserirlo nell’elettrodomestico per garantirne la tenuta (la presa
d’aria sul retro del mobile può essere collegata direttamente tramite
condotto piatto maschio (ø 150)).
• Gli elementi consentono grande flessibilità di progettazione e possibilità
di personalizzazione. Eventuali condotti piatti aggiuntivi (ø 150)
andranno ordinati separatamente. È necessario lasciare un’apertura
per il passaggio dell’aria di almeno 400 cm2 nell’area dello zoccolo.
A RICIRCOLO
TUBATURA PARZIALE
Z821PDO*
A RICIRCOLO
TUBATURA COMPLETA
AD ESPULSIONE
AD ESPULSIONE
TUBATURA COMPLETA
Z811DUO*
Accessori necessari per i sistemi con tubatura completa. Includono:
• 4 filtri a elevate prestazioni con riduzione del livello sonoro per la
massima silenziosità.
• Una guarnizione sigillante da attaccare sul condotto piatto maschio
prima di inserirlo nell’elettrodomestico per garantirne la tenuta
(la presa d’aria sul retro del mobile può essere collegata direttamente
tramite condotto piatto maschio (ø 150)).
*Gli elementi di raccordo non sono inclusi nel kit. Questi elementi devono essere acquistati separatamente in base alla pianificazione della cucina.
