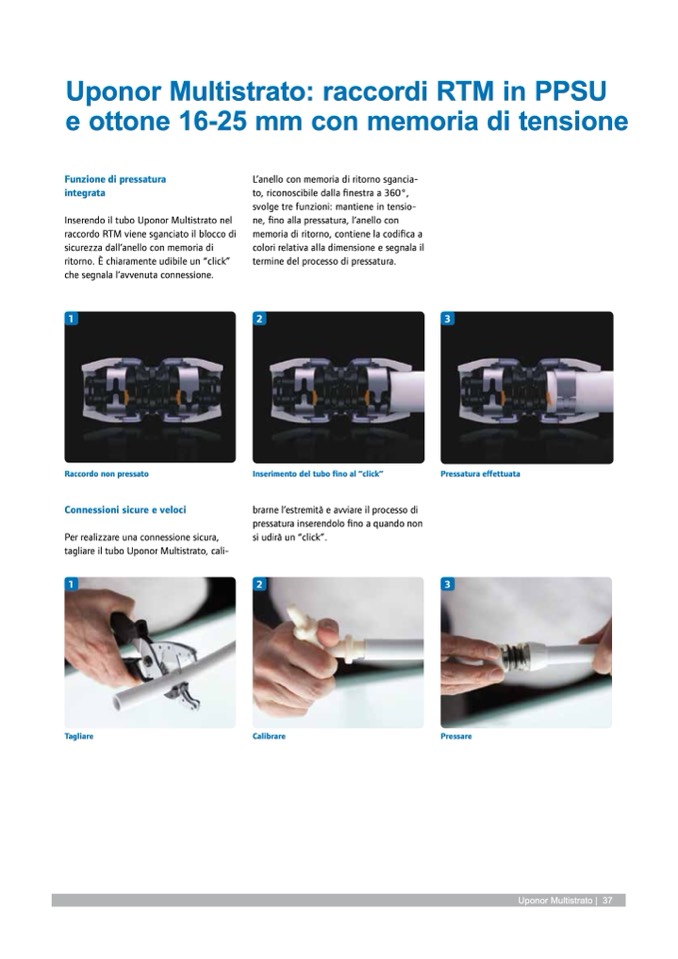

Uponor Multistrato: raccordi RTM in PPSU

e ottone 16-25 mm con memoria di tensione

Funzione di pressatura

integrata

Inserendo il tubo Uponor Multistrato nel

raccordo RTM viene sganciato il blocco di

sicurezza dall’anello con memoria di

ritorno. È chiaramente udibile un “click”

che segnala l’avvenuta connessione.

L’anello con memoria di ritorno sgancia-

to, riconoscibile dalla finestra a 360°,

svolge tre funzioni: mantiene in tensio-

ne, fino alla pressatura, l’anello con

memoria di ritorno, contiene la codifica a

colori relativa alla dimensione e segnala il

termine del processo di pressatura.

1

2

3

Raccordo non pressato

Connessioni sicure e veloci

Per realizzare una connessione sicura,

tagliare il tubo Uponor Multistrato, cali-

Inserimento del tubo fino al “click”

Pressatura effettuata

brarne l’estremità e avviare il processo di

pressatura inserendolo fino a quando non

si udirà un “click”.

1

2

3

Tagliare

Calibrare

Pressare

Uponor Multistrato | 37
