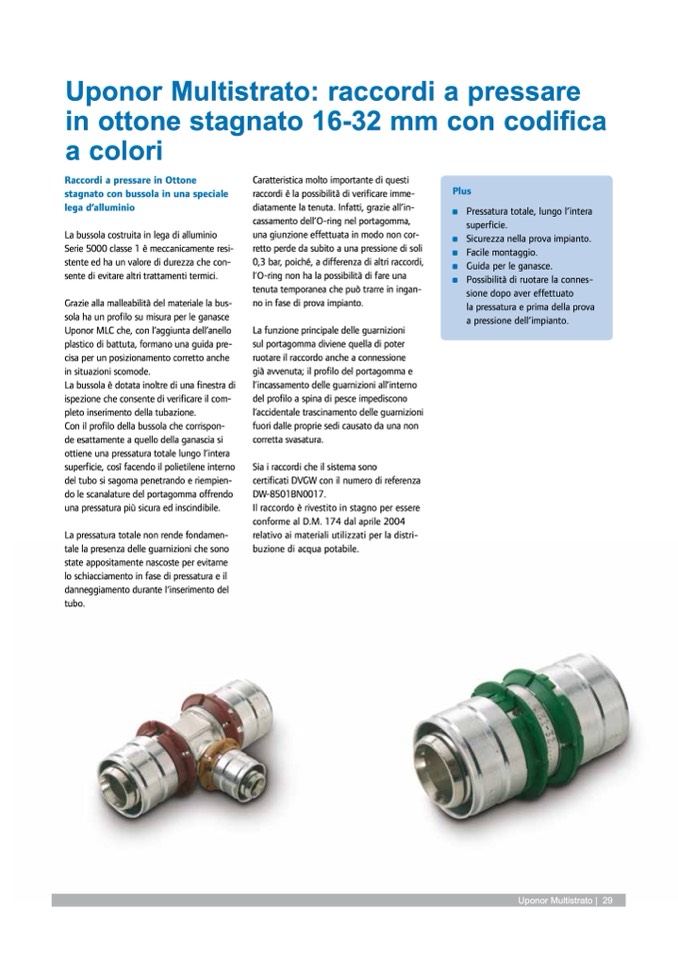

Uponor Multistrato: raccordi a pressare
in ottone stagnato 16-32 mm con codifica
a colori
Raccordi a pressare in Ottone
stagnato con bussola in una speciale
lega d’alluminio
La bussola costruita in lega di alluminio
Serie 5000 classe 1 è meccanicamente resi-
stente ed ha un valore di durezza che con-
sente di evitare altri trattamenti termici.
Grazie alla malleabilità del materiale la bus-
sola ha un profilo su misura per le ganasce
Uponor MLC che, con l’aggiunta dell’anello
plastico di battuta, formano una guida pre-
cisa per un posizionamento corretto anche
in situazioni scomode.
La bussola è dotata inoltre di una finestra di
ispezione che consente di verificare il com-
pleto inserimento della tubazione.
Con il profilo della bussola che corrispon-
de esattamente a quello della ganascia si
ottiene una pressatura totale lungo l’intera
superficie, così facendo il polietilene interno
del tubo si sagoma penetrando e riempien-
do le scanalature del portagomma offrendo
una pressatura più sicura ed inscindibile.
La pressatura totale non rende fondamen-
tale la presenza delle guarnizioni che sono
state appositamente nascoste per evitarne
lo schiacciamento in fase di pressatura e il
danneggiamento durante l‘inserimento del
tubo.
Caratteristica molto importante di questi
raccordi è la possibilità di verificare imme-
diatamente la tenuta. Infatti, grazie all’in-
cassamento dell’O-ring nel portagomma,
una giunzione effettuata in modo non cor-
retto perde da subito a una pressione di soli
0,3 bar, poiché, a differenza di altri raccordi,
l’O-ring non ha la possibilità di fare una
tenuta temporanea che può trarre in ingan-
no in fase di prova impianto.
La funzione principale delle guarnizioni
sul portagomma diviene quella di poter
ruotare il raccordo anche a connessione
già avvenuta; il profilo del portagomma e
l’incassamento delle guarnizioni all’interno
del profilo a spina di pesce impediscono
l’accidentale trascinamento delle guarnizioni
fuori dalle proprie sedi causato da una non
corretta svasatura.
Sia i raccordi che il sistema sono
certificati DVGW con il numero di referenza
DW-8501BN0017.
Il raccordo è rivestito in stagno per essere
conforme al D.M. 174 dal aprile 2004
relativo ai materiali utilizzati per la distri-
buzione di acqua potabile.
Plus
Pressatura totale, lungo l’intera
superficie.
Sicurezza nella prova impianto.
Facile montaggio.
Guida per le ganasce.
Possibilità di ruotare la connes-
sione dopo aver effettuato
la pressatura e prima della prova
a pressione dell’impianto.
