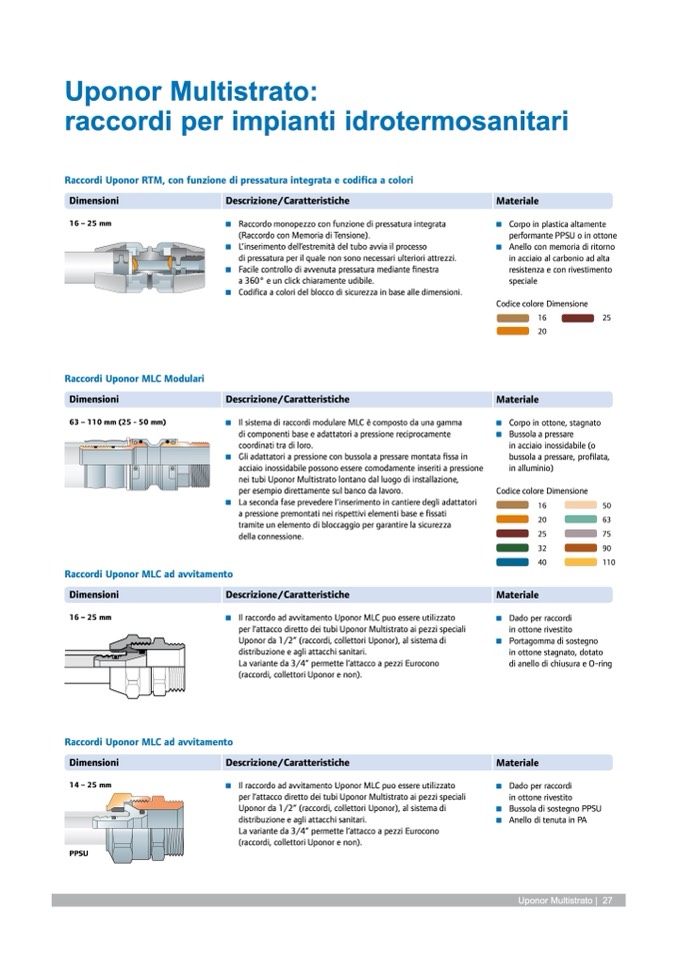

Uponor Multistrato:
raccordi per impianti idrotermosanitari
Raccordi Uponor RTM, con funzione di pressatura integrata e codifica a colori
Dimensioni
Descrizione/Caratteristiche
Materiale
16 – 25 mm
Raccordo monopezzo con funzione di pressatura integrata
(Raccordo con Memoria di Tensione).
L’inserimento dell’estremità del tubo avvia il processo
di pressatura per il quale non sono necessari ulteriori attrezzi.
Facile controllo di avvenuta pressatura mediante finestra
a 360° e un click chiaramente udibile.
Codifica a colori del blocco di sicurezza in base alle dimensioni.
Corpo in plastica altamente
performante PPSU o in ottone
Anello con memoria di ritorno
in acciaio al carbonio ad alta
resistenza e con rivestimento
speciale
Codice colore Dimensione
16
25
20
Raccordi Uponor MLC Modulari
Dimensioni
Descrizione/Caratteristiche
Materiale
63 – 110 mm (25 - 50 mm)
Il sistema di raccordi modulare MLC è composto da una gamma
di componenti base e adattatori a pressione reciprocamente
coordinati tra di loro.
Gli adattatori a pressione con bussola a pressare montata fissa in
acciaio inossidabile possono essere comodamente inseriti a pressione
nei tubi Uponor Multistrato lontano dal luogo di installazione,
per esempio direttamente sul banco da lavoro.
La seconda fase prevedere l’inserimento in cantiere degli adattatori
a pressione premontati nei rispettivi elementi base e fissati
tramite un elemento di bloccaggio per garantire la sicurezza
della connessione.
Corpo in ottone, stagnato
Bussola a pressare
in acciaio inossidabile (o
bussola a pressare, profilata,
in alluminio)
Codice colore Dimensione
16
50
20
63
25
75
32
90
40
110
Raccordi Uponor MLC ad avvitamento
Dimensioni
16 – 25 mm
16 - 25mm
Descrizione/Caratteristiche
Materiale
Dado per raccordi
in ottone rivestito
Portagomma di sostegno
in ottone stagnato, dotato
di anello di chiusura e O-ring
Il raccordo ad avvitamento Uponor MLC puo essere utilizzato
PSU
per l’attacco diretto dei tubi Uponor Multistrato ai pezzi speciali
Uponor da 1/2” (raccordi, collettori Uponor), al sistema di
distribuzione e agli attacchi sanitari.
La variante da 3/4” permette l’attacco a pezzi Eurocono
(raccordi, collettori Uponor e non).
PPSU
14 - 25 mm
Raccordi Uponor MLC ad avvitamento
Dimensioni
Descrizione/Caratteristiche
Materiale
14 – 25 mm
PPSU
Il raccordo ad avvitamento Uponor MLC puo essere utilizzato
per l’attacco diretto dei tubi Uponor Multistrato ai pezzi speciali
Uponor da 1/2” (raccordi, collettori Uponor), al sistema di
distribuzione e agli attacchi sanitari.
La variante da 3/4” permette l’attacco a pezzi Eurocono
(raccordi, collettori Uponor e non).
Dado per raccordi
in ottone rivestito
Bussola di sostegno PPSU
Anello di tenuta in PA
Uponor Multistrato | 27
