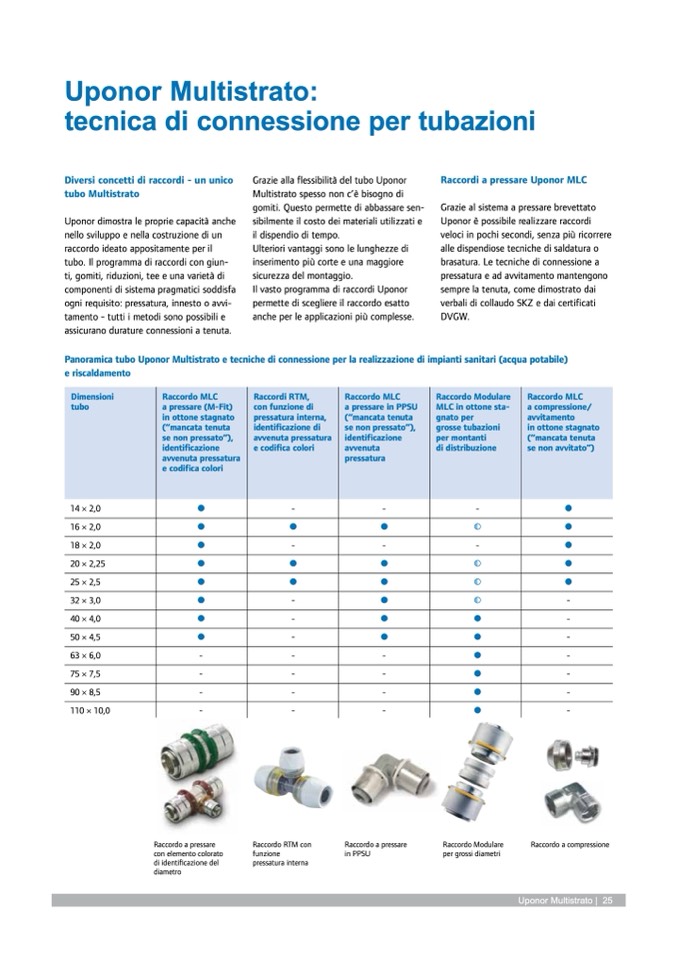

Uponor Multistrato:
tecnica di connessione per tubazioni
Diversi concetti di raccordi - un unico
tubo Multistrato
Uponor dimostra le proprie capacità anche
nello sviluppo e nella costruzione di un
raccordo ideato appositamente per il
tubo. Il programma di raccordi con giun-
ti, gomiti, riduzioni, tee e una varietà di
componenti di sistema pragmatici soddisfa
ogni requisito: pressatura, innesto o avvi-
tamento - tutti i metodi sono possibili e
assicurano durature connessioni a tenuta.
Grazie alla flessibilità del tubo Uponor
Multistrato spesso non c’è bisogno di
gomiti. Questo permette di abbassare sen-
sibilmente il costo dei materiali utilizzati e
il dispendio di tempo.
Ulteriori vantaggi sono le lunghezze di
inserimento più corte e una maggiore
sicurezza del montaggio.
Il vasto programma di raccordi Uponor
permette di scegliere il raccordo esatto
anche per le applicazioni più complesse.
Raccordi a pressare Uponor MLC
Grazie al sistema a pressare brevettato
Uponor è possibile realizzare raccordi
veloci in pochi secondi, senza più ricorrere
alle dispendiose tecniche di saldatura o
brasatura. Le tecniche di connessione a
pressatura e ad avvitamento mantengono
sempre la tenuta, come dimostrato dai
verbali di collaudo SKZ e dai certificati
DVGW.
Panoramica tubo Uponor Multistrato e tecniche di connessione per la realizzazione di impianti sanitari (acqua potabile)
e riscaldamento
Dimensioni
tubo
Raccordo MLC
a pressare (M-Fit)
in ottone stagnato
(“mancata tenuta
se non pressato”),
identificazione
avvenuta pressatura
e codifica colori
-
-
-
Raccordi RTM,
con funzione di
pressatura interna,
identificazione di
avvenuta pressatura
e codifica colori
-
-
-
-
-
-
-
-
Raccordo MLC
a pressare in PPSU
(“mancata tenuta
se non pressato”),
identificazione
avvenuta
pressatura
-
-
-
-
-
Raccordo Modulare
MLC in ottone sta-
gnato per
grosse tubazioni
per montanti
di distribuzione
-
-
Raccordo MLC
a compressione/
avvitamento
in ottone stagnato
(“mancata tenuta
se non avvitato”)
14 × 2,0
16 × 2,0
18 × 2,0
20 × 2,25
25 × 2,5
32×3,0
40×4,0
50×4,5
63×6,0
75×7,5
90×8,5
110×10,
0
-
-
-
-
-
-
-
-
-
-
Raccordo a compressione
Raccordo a pressare
con elemento colorato
di identificazione del
diametro
Raccordo RTM con
Raccordo a pressare
funzione
in PPSU
pressatura interna
Raccordo Modulare
per grossi diametri
Uponor Multistrato | 25
