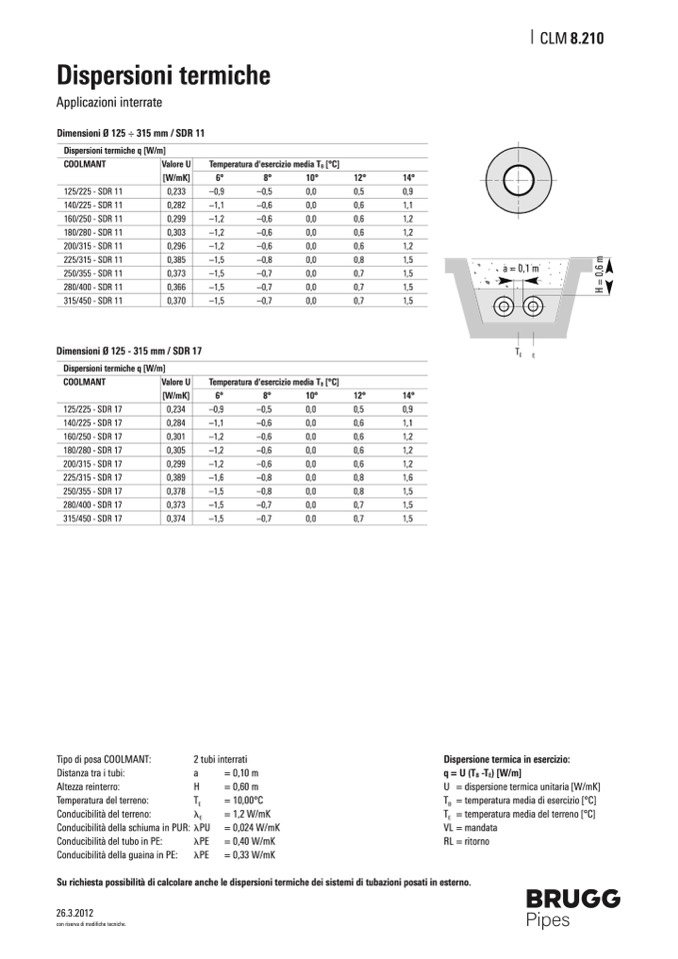

Applicazioni interrate
Dimensioni Ø 125 ÷ 315 mm / SDR 11
Dispersioni termiche q [W/m]
COOLMANT
125/225 - SDR 11
140/225 - SDR 11
160/250 - SDR 11
180/280 - SDR 11
200/315 - SDR 11
225/315 - SDR 11
250/355 - SDR 11
280/400 - SDR 11
315/450 - SDR 11
Dimensioni Ø 125 - 315 mm / SDR 17
Dispersioni termiche q [W/m]
COOLMANT
125/225 - SDR 17
140/225 - SDR 17
160/250 - SDR 17
180/280 - SDR 17
200/315 - SDR 17
225/315 - SDR 17
250/355 - SDR 17
280/400 - SDR 17
315/450 - SDR 17
Temperatura d'esercizio media T
B
[°C]
CLM 8.210
Dispersioni termiche
Valore U
[W/mK]
0,233
0,282
0,299
0,303
0,296
0,385
0,373
0,366
0,370
6°
8°
–0,9
–0,5
–1,1
–0,6
–1,2
–0,6
–1,2
–0,6
–1,2
–0,6
–1,5
–0,8
–1,5
–0,7
–1,5
–0,7
–1,5
–0,7
10°
12°
14°
0,0
0,5
0,9
0,0
0,6
1,1
0,0
0,6
1,2
0,0
0,6
1,2
0,0
0,6
1,2
0,0
0,8
1,5
0,0
0,7
1,5
0,0
0,7
1,5
0,0
0,7
1,5
a = 0,1 m
a = 0,1 m
T
E
E
Valore U
[W/mK]
0,234
0,284
0,301
0,305
0,299
0,389
0,378
0,373
0,374
Temperatura d'esercizio media T
B
[°C]
6°
–0,9
–1,1
–1,2
–1,2
–1,2
–1,6
–1,5
–1,5
–1,5
8°
10°
12°
14°
–0,5
0,0
0,5
0,9
–0,6
0,0
0,6
1,1
–0,6
0,0
0,6
1,2
–0,6
0,0
0,6
1,2
–0,6
0,0
0,6
1,2
–0,8
0,0
0,8
1,6
–0,8
0,0
0,8
1,5
–0,7
0,0
0,7
1,5
–0,7
0,0
0,7
1,5
Tipo di posa COOLMANT:
Distanza tra i tubi:
Altezza reinterro:
Temperatura del terreno:
Conducibilità del terreno:
Conducibilità della schiuma in PUR:
Conducibilità del tubo in PE:
Conducibilità della guaina in PE:
2 tubi interrati
a
= 0,10 m
H
= 0,60 m
T
E
= 10,00°C
l
E
= 1,2 W/mK
lPU
= 0,024 W/mK
lPE
= 0,40 W/mK
lPE
= 0,33 W/mK
Dispersione termica in esercizio:
q = U (T
B
-T
E
) [W/m]
U = dispersione termica unitaria [W/mK]
T
B
= temperatura media di esercizio [°C]
T
E
= temperatura media del terreno [°C]
VL = mandata
RL = ritorno
Su richiesta possibilit
à di calcolare anche le dispersioni termiche dei sistemi di tubazioni posati in esterno.
26.3.2012
con riserva di modifiche tecniche.
