Sezioni dello scavo, 2 tubazioni COOLMANT (Ø 125 ÷ 315 mm)

1

2

3

1 nastro di segnalazione presenza tubazioni; vedere pag. CLM 8.370

2 materiale di riempimento scavo

3 sabbia lavata - granulometria max. 8 mm

mm

cm

225

105

250

110

280

120

315

130

355

135

400

145

450

155

cm

secondo la sezione dello scavo

secondo la sezione dello scavo

secondo la sezione dello scavo

secondo la sezione dello scavo

secondo la sezione dello scavo

secondo la sezione dello scavo

secondo la sezione dello scavo

B

CLM 8.505

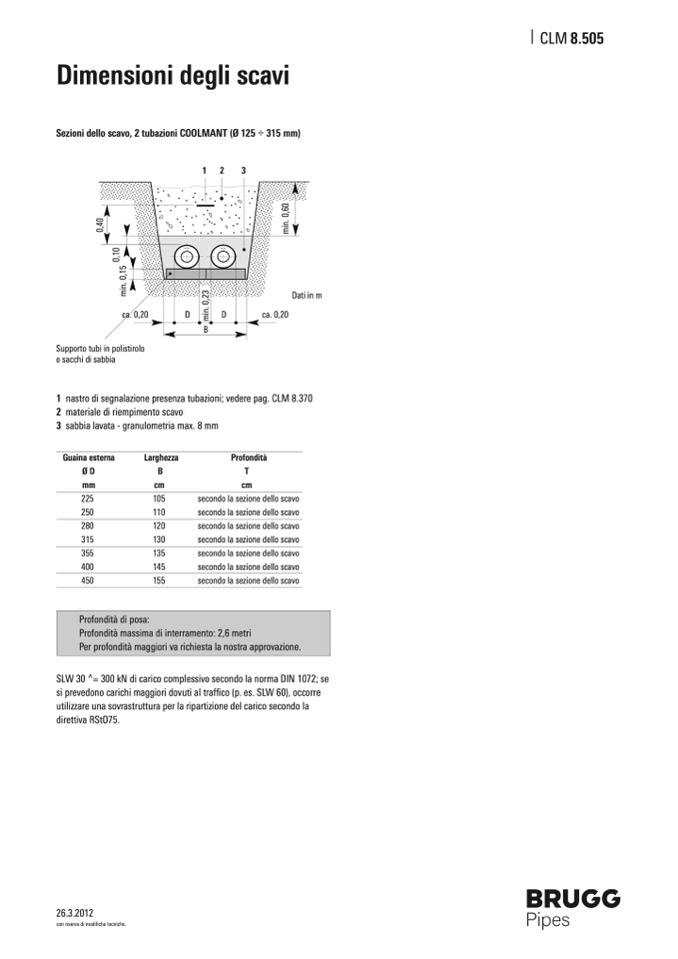

Dimensioni degli scavi

ca. 0,20

D

Supporto tubi in polistirolo

o sacchi di sabbia

D

ca. 0,20

Dati in m

Guaina esterna

ØD

Larghezza

Profondità

B

T

Profondità di posa:

Profondità massima di interramento: 2,6 metri

Per profondità maggiori va richiesta la nostra approvazione.

SLW 30 ^= 300 kN di carico complessivo secondo la norma DIN 1072; se

si prevedono carichi maggiori dovuti al traffico (p. es. SLW 60), occorre

utilizzare una sovrastruttura per la ripartizione del carico secondo la

direttiva RStO75.

26.3.2012

con riserva di modifiche tecniche.

m

i

n

.

0

,

2

3

0

,

4

0

m

i

n

.

0

,

1

5

0

,

1

0

m

i

n

.

0

,

6

0
