CLM 8.380

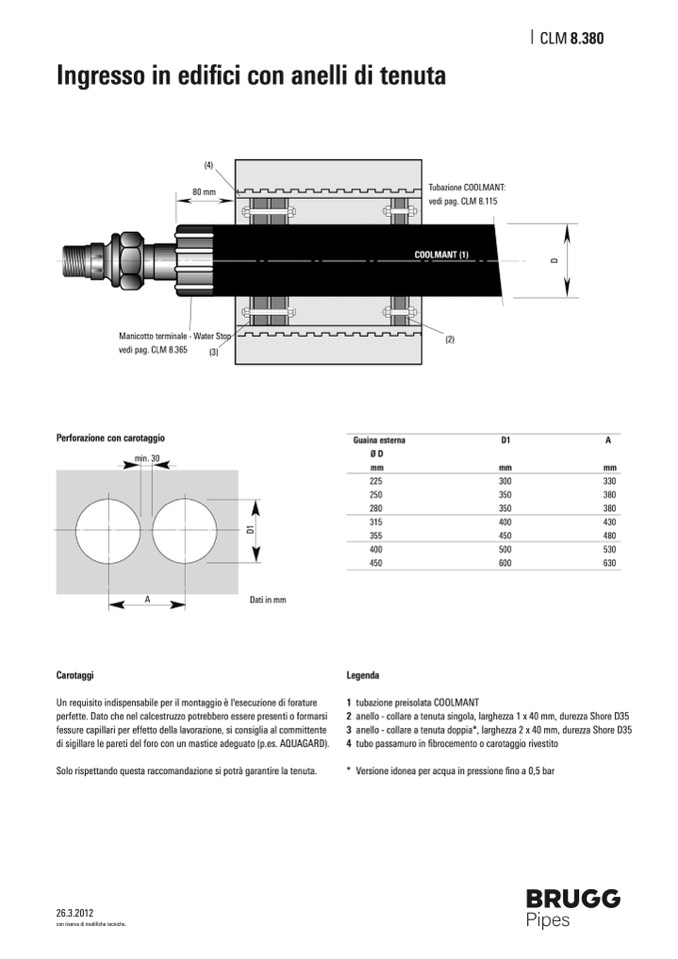

Ingresso in edifici con anelli di tenuta

(4)

80 mm

Manicotto terminale - Water Stop

vedi pag. CLM 8.365

Perforazione con carotaggio

Tubazione COOLMANT:

vedi pag. CLM 8.115

COOLMANT (1)

(2)

(3)

min. 30

A

Dati in mm

mm

mm

mm

225

300

330

250

350

380

280

350

380

315

400

430

355

450

480

400

500

530

450

600

630

Legenda

1 tubazione preisolata COOLMANT

2 anello - collare a tenuta singola, larghezza 1 x 40 mm, durezza Shore D35

3 anello - collare a tenuta doppia*, larghezza 2 x 40 mm, durezza Shore D35

4 tubo passamuro in fibrocemento o carotaggio rivestito

* Versione idonea per acqua in pressione fino a 0,5 bar

Guaina esterna

ØD

D1

A

Carotaggi

Un requisito indispensabile per il montaggio è l'esecuzione di forature

perfette. Dato che nel calcestruzzo potrebbero essere presenti o formarsi

fessure capillari per effetto della lavorazione, si consiglia al committente

di sigillare le pareti del foro con un mastice adeguato (p.es. AQUAGARD).

Solo rispettando questa raccomandazione si potrà garantire la tenuta.

26.3.2012

con riserva di modifiche tecniche.
