Climatizzazione

Residenziale

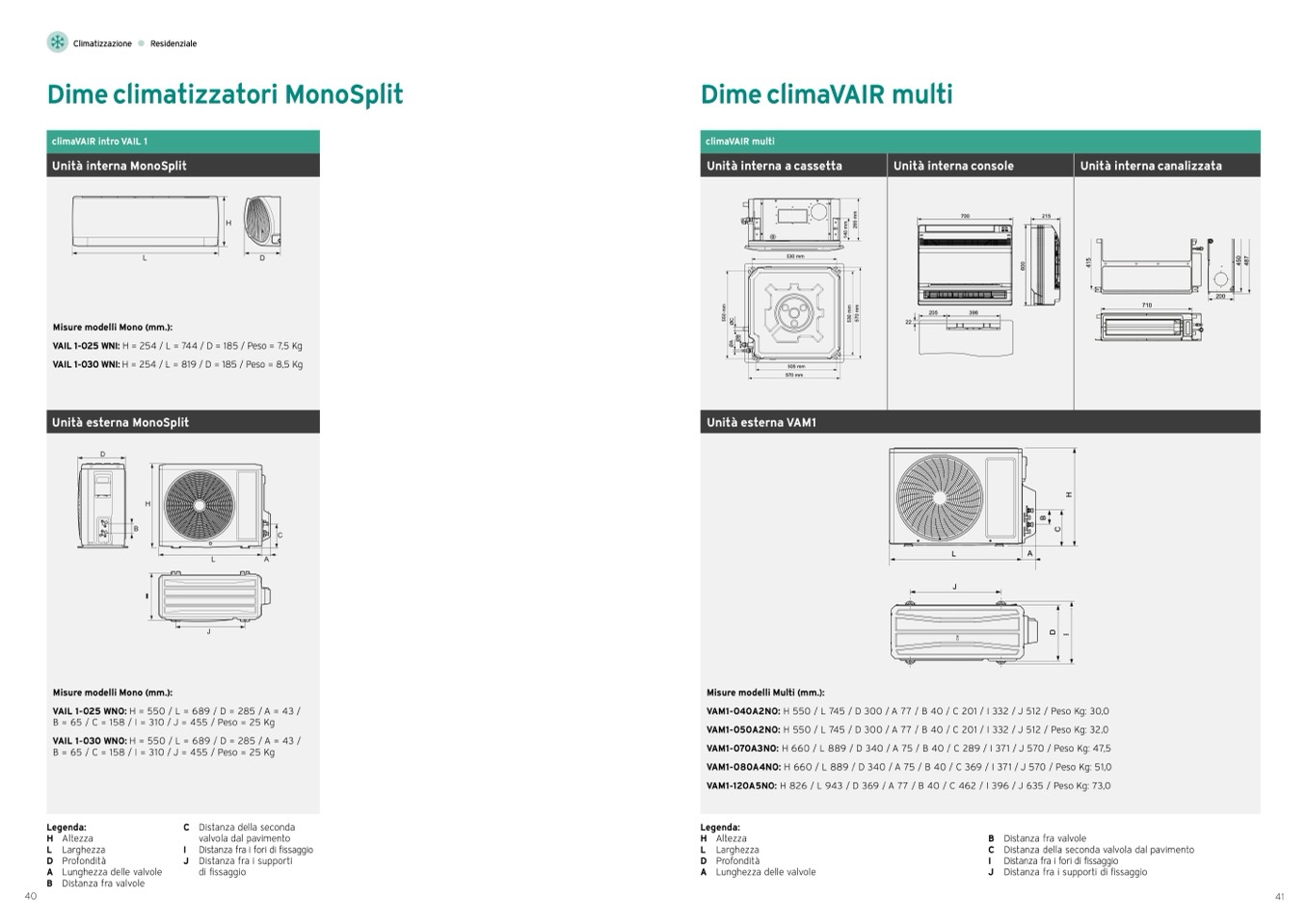

Dime climatizzatori MonoSplit

climaVAIR intro VAIL 1

Unità interna MonoSplit

Dime climaVAIR multi

Misure modelli Mono (mm.):

VAIL 1-025 WNI: H = 254 / L = 744 / D = 185 / Peso = 7,5 Kg

VAIL 1-030 WNI: H = 254 / L = 819 / D = 185 / Peso = 8,5 Kg

Unità esterna MonoSplit

505 mm

570 mm

D

I

Misure modelli Mono (mm.):

Misure modelli Multi (mm.):

VAIL 1-025 WNO: H = 550 / L = 689 / D = 285 / A = 43 /

VAM1-040A2NO: H 550 / L 745 / D 300 / A 77 / B 40 / C 201 / I 332 / J 512 / Peso Kg: 30,0

B = 65 / C = 158 / I = 310 / J = 455 / Peso = 25 Kg

VAM1-050A2NO: H 550 / L 745 / D 300 / A 77 / B 40 / C 201 / I 332 / J 512 / Peso Kg: 32,0

VAIL 1-030 WNO: H = 550 / L = 689 / D = 285 / A = 43 /

B = 65 / C = 158 / I = 310 / J = 455 / Peso = 25 Kg

VAM1-070A3NO: H 660 / L 889 / D 340 / A 75 / B 40 / C 289 / I 371 / J 570 / Peso Kg: 47,5

VAM1-080A4NO: H 660 / L 889 / D 340 / A 75 / B 40 / C 369 / I 371 / J 570 / Peso Kg: 51,0

VAM1-120A5NO: H 826 / L 943 / D 369 / A 77 / B 40 / C 462 / I 396 / J 635 / Peso Kg: 73,0

Legenda:

C

Distanza della seconda

H

Altezza

valvola dal pavimento

L

Larghezza

I

Distanza fra i fori di fissaggio

D

Profondità

J

Distanza fra i supporti

A

Lunghezza delle valvole

di fissaggio

B

Distanza fra valvole

Legenda:

H

Altezza

L

Larghezza

D

Profondità

A

Lunghezza delle valvole

B

Distanza fra valvole

C

Distanza della seconda valvola dal pavimento

I

Distanza fra i fori di fissaggio

J

Distanza fra i supporti di fissaggio

climaVAIR multi

Unità interna a cassetta

530 mm

m

m

5

m

6

2

Unità interna console

700

215

Unità interna canalizzata

760

0

4

1

m

m

m

205

398

0

5

C

0

3

5

0

7

5

Ø

22

A

B

Ø

Ø

710

Unità esterna VAM1

L

A

J

0

5

1

0

5

4

7

8

4

0

6

4

H

B

C

200
