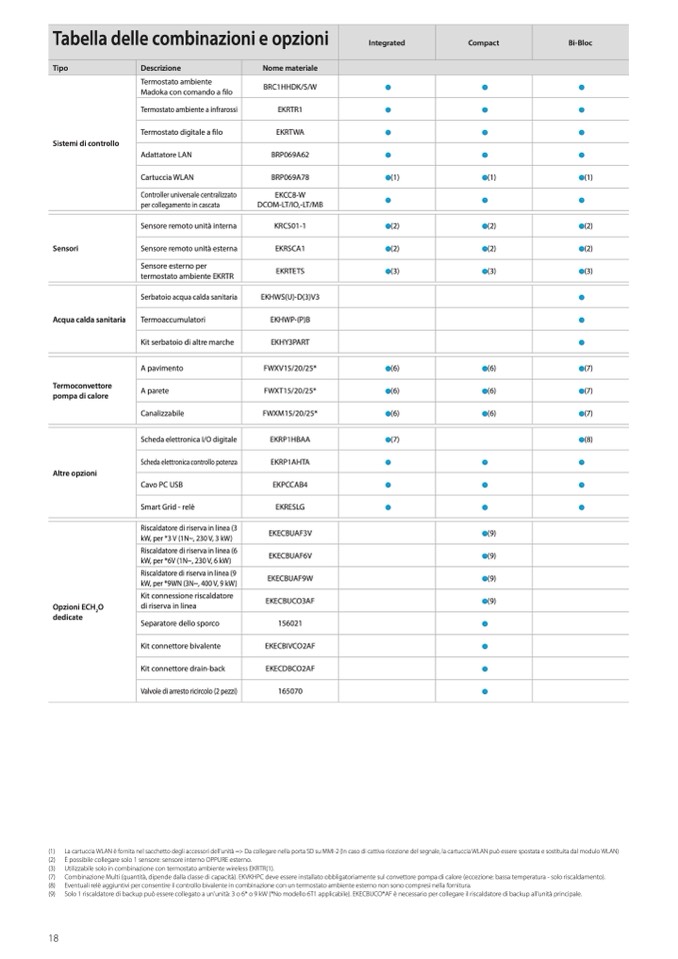

Tabella delle combinazioni e opzioni
Integrated
Compact
Bi-Bloc
Tipo
Descrizione
Nome materiale
Termostato ambiente
Madoka con comando a filo
BRC1HHDK/S/W
•
•
Termostato ambiente a infrarossi
EKRTR1
•
•
Termostato digitale a filo
EKRTWA
•
•
Adattatore LAN
BRP069A62
•
•
Cartuccia WLAN
BRP069A78
• (1)
• (1)
Controller universale centralizzato
per collegamento in cascata
EKCC8-W
DCOM-LT/IO,-LT/MB
•
•
Sensore remoto unità interna
KRCS01-1
• (2)
• (2)
Sensore remoto unità esterna
EKRSCA1
• (2)
• (2)
Sensore esterno per
termostato ambiente EKRTR
EKRTETS
• (3)
• (3)
Serbatoio acqua calda sanitaria
A parete
EKHWS(U)-D(3)V3
Termoaccumulatori
EKHWP-(P)B
Kit serbatoio di altre marche
EKHY3PART
A pavimento
FWXV15/20/25*
• (6)
• (6)
FWXT15/20/25*
• (6)
• (6)
Canalizzabile
FWXM15/20/25*
• (6)
• (6)
Scheda elettronica I/O digitale
EKRP1HBAA
• (7)
Scheda elettronica controllo potenza
EKRP1AHTA
•
•
Cavo PC USB
EKPCCAB4
•
•
Smart Grid - relè
EKRESLG
•
•
Riscaldatore di riserva in linea (3
kW, per *3 V (1N~, 230 V, 3 kW)
Riscaldatore di riserva in linea (6
kW, per *6V (1N~, 230 V, 6 kW)
EKECBUAF3V
• (9)
EKECBUAF6V
• (9)
Riscaldatore di riserva in linea (9
kW, per *9WN (3N~, 400 V, 9 kW)
EKECBUAF9W
• (9)
Kit connessione riscaldatore
di riserva in linea
Separatore dello sporco
EKECBUCO3AF
• (9)
156021
•
Kit connettore bivalente
EKECBIVCO2AF
•
Kit connettore drain-back
EKECDBCO2AF
•
Valvole di arresto ricircolo (2 pezzi)
165070
•
Sistemi di controllo
Sensori
Acqua calda sanitaria
Termoconvettore
pompa di calore
Altre opzioni
Opzioni ECH
2
O
dedicate
•
•
•
•
• (1)
•
• (2)
• (2)
• (3)
•
•
•
• (7)
• (7)
• (7)
• (8)
•
•
•
(1) La cartuccia WLAN è fornita nel sacchetto degli accessori dell'unità => Da collegare nella porta SD su MMI-2 (In caso di cattiva ricezione del segnale, la cartuccia WLAN può essere spostata e sostituita dal modulo WLAN)
(2) È possibile collegare solo 1 sensore: sensore interno OPPURE esterno.
(3) Utilizzabile solo in combinazione con termostato ambiente wireless EKRTR(1).
(7) Combinazione Multi (quantità, dipende dalla classe di capacità). EKVKHPC deve essere installato obbligatoriamente sul convettore pompa di calore (eccezione: bassa temperatura - solo riscaldamento).
(8) Eventuali relè aggiuntivi per consentire il controllo bivalente in combinazione con un termostato ambiente esterno non sono compresi nella fornitura.
(9) Solo 1 riscaldatore di backup può essere collegato a un'unità: 3 o 6* o 9 kW (*No modello 6T1 applicabile). EKECBUCO*AF è necessario per collegare il riscaldatore di backup all'unità principale.
18
