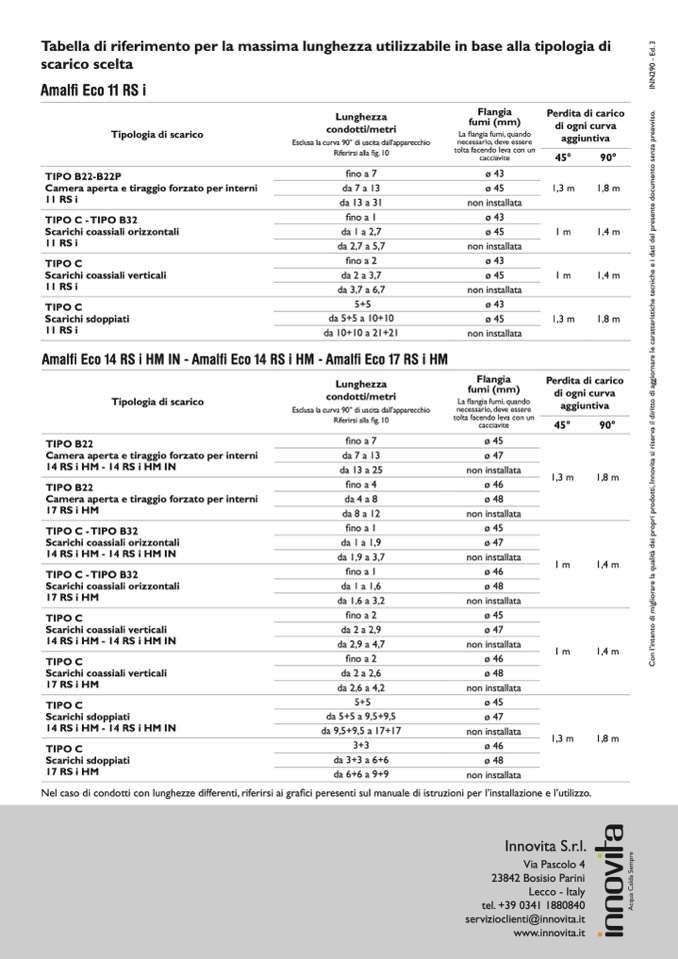

Tabella di riferimento per la massima lunghezza utilizzabile in base alla tipologia di
scarico scelta
Amalfi Eco 11 RS i
Tipologia di scarico
TIPO B22-B22P
Camera aperta e tiraggio forzato per interni
11 RS i
TIPO C - TIPO B32
Scarichi coassiali orizzontali
11 RS i
TIPO C
Scarichi coassiali verticali
11 RS i
TIPO C
Scarichi sdoppiati
11 RS i
Lunghezza
condotti/metri
Esclusa la curva 90° di uscita dall’apparecchio
Riferirsi alla fig. 10
fino a 7
da 7 a 13
da 13 a 31
fino a 1
da 1 a 2,7
da 2,7 a 5,7
fino a 2
da 2 a 3,7
da 3,7 a 6,7
5+5
da 5+5 a 10+10
da 10+10 a 21+21
Flangia
fumi (mm)
La flangia fumi, quando
necessario, deve essere
tolta facendo leva con un
cacciavite
ø 43
ø 45
non installata
ø 43
ø 45
non installata
ø 43
ø 45
non installata
ø 43
ø 45
non installata
Flangia
fumi (mm)
La flangia fumi, quando
necessario, deve essere
tolta facendo leva con un
cacciavite
ø 45
ø 47
non installata
ø 46
ø 48
non installata
ø 45
ø 47
non installata
ø 46
ø 48
non installata
ø 45
ø 47
non installata
ø 46
ø 48
non installata
ø 45
ø 47
non installata
ø 46
ø 48
non installata
Perdita di carico
di ogni curva
aggiuntiva
45°
1,3 m
1 m
1 m
1,3 m
90°
1,8 m
1,4 m
1,4 m
1,8 m
Amalfi Eco 14 RS i HM IN - Amalfi Eco 14 RS i HM - Amalfi Eco 17 RS i HM
Tipologia di scarico
TIPO B22
Camera aperta e tiraggio forzato per interni
14 RS i HM - 14 RS i HM IN
TIPO B22
Camera aperta e tiraggio forzato per interni
17 RS i HM
TIPO C - TIPO B32
Scarichi coassiali orizzontali
14 RS i HM - 14 RS i HM IN
TIPO C - TIPO B32
Scarichi coassiali orizzontali
17 RS i HM
TIPO C
Scarichi coassiali verticali
14 RS i HM - 14 RS i HM IN
TIPO C
Scarichi coassiali verticali
17 RS i HM
TIPO C
Scarichi sdoppiati
14 RS i HM - 14 RS i HM IN
TIPO C
Scarichi sdoppiati
17 RS i HM
Lunghezza
condotti/metri
Esclusa la curva 90° di uscita dall’apparecchio
Riferirsi alla fig. 10
fino a 7
da 7 a 13
da 13 a 25
fino a 4
da 4 a 8
da 8 a 12
fino a 1
da 1 a 1,9
da 1,9 a 3,7
fino a 1
da 1 a 1,6
da 1,6 a 3,2
fino a 2
da 2 a 2,9
da 2,9 a 4,7
fino a 2
da 2 a 2,6
da 2,6 a 4,2
5+5
da 5+5 a 9,5+9,5
da 9,5+9,5 a 17+17
3+3
da 3+3 a 6+6
da 6+6 a 9+9
Perdita di carico
di ogni curva
aggiuntiva
45°
1,3 m
1 m
1 m
1,3 m
90°
1,8 m
1,4 m
1,4 m
1,8 m
Nel caso di condotti con lunghezze differenti, riferirsi ai grafici peresenti sul manuale di istruzioni per l’installazione e l’utilizzo.
