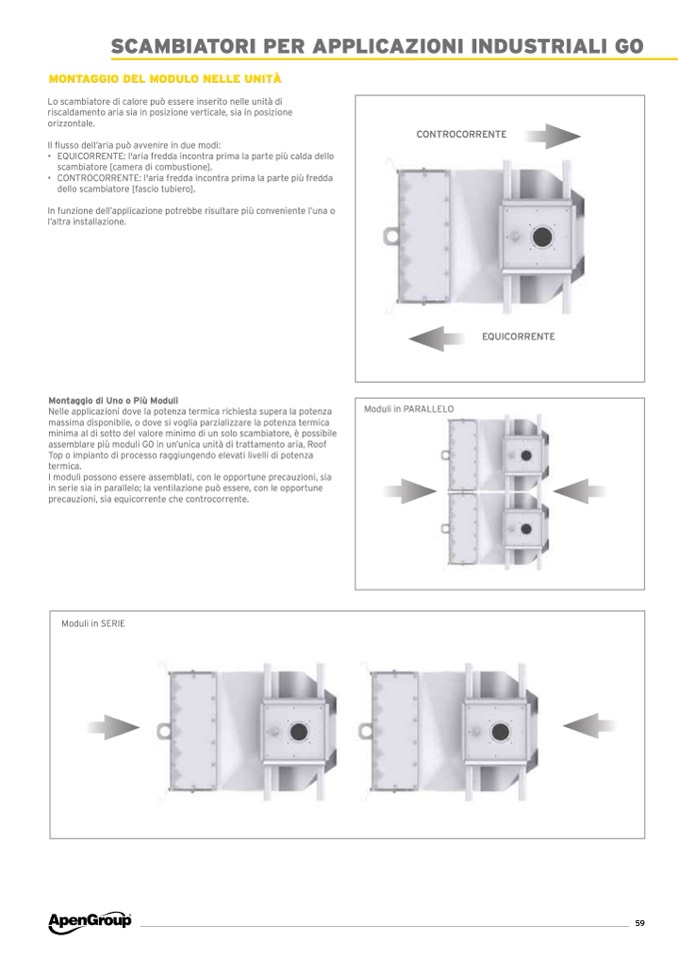

SCAMBIATORI PER APPLICAZIONI INDUSTRIALI G0

MONTAGGIO DEL MODULO NELLE UNIT

À

Lo scambiatore di calore può essere inserito nelle unità di

riscaldamento aria sia in posizione verticale, sia in posizione

orizzontale.

Il flusso dell’aria può avvenire in due modi:

• EQUICORRENTE: l'aria fredda incontra prima la parte più calda dello

scambiatore [camera di combustione].

• CONTROCORRENTE: l'aria fredda incontra prima la parte più fredda

dello scambiatore [fascio tubiero].

In funzione dell’applicazione potrebbe risultare più conveniente l’una o

l’altra installazione.

Montaggio di Uno o Più Moduli

Nelle applicazioni dove la potenza termica richiesta supera la potenza

massima disponibile, o dove si voglia parzializzare la potenza termica

minima al di sotto del valore minimo di un solo scambiatore, è possibile

assemblare più moduli G0 in un’unica unità di trattamento aria, Roof

Top o impianto di processo raggiungendo elevati livelli di potenza

termica.

I moduli possono essere assemblati, con le opportune precauzioni, sia

in serie sia in parallelo; la ventilazione pu

ò essere, con le opportune

precauzioni, sia equicorrente che controcorrente.

CONTROCORRENTE

EQUICORRENTE

Moduli in PARALLELO

Moduli in SERIE
