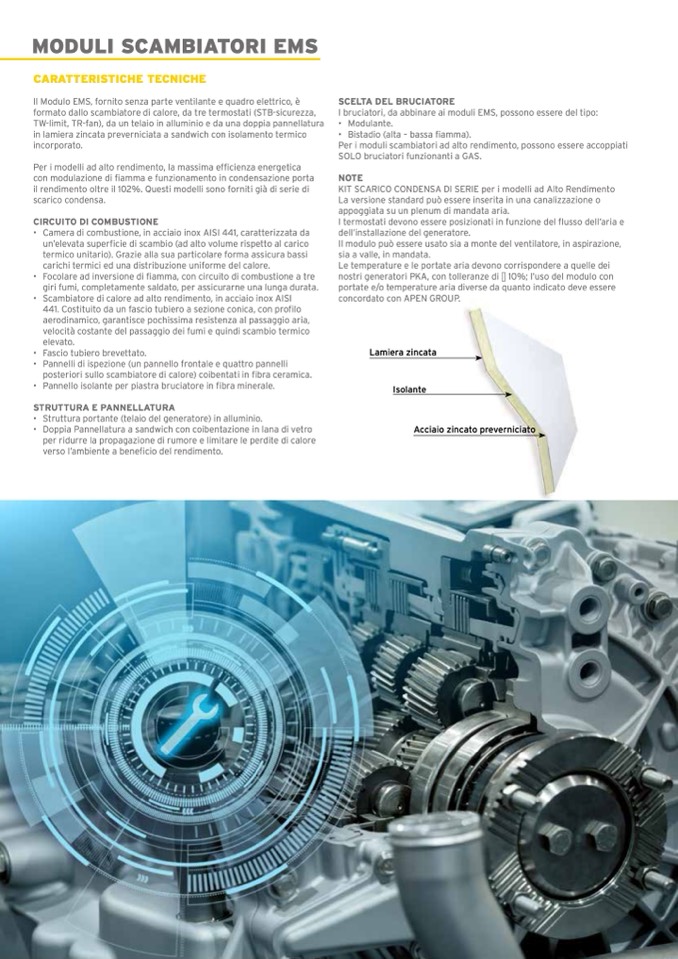

MODULI SCAMBIATORI EMS

CARATTERISTICHE TECNICHE

Il Modulo EMS, fornito senza parte ventilante e quadro elettrico, è

formato dallo scambiatore di calore, da tre termostati (STB-sicurezza,

TW-limit, TR-fan), da un telaio in alluminio e da una doppia pannellatura

in lamiera zincata preverniciata a sandwich con isolamento termico

incorporato.

Per i modelli ad alto rendimento, la massima efficienza energetica

con modulazione di fiamma e funzionamento in condensazione porta

il rendimento oltre il 102%. Questi modelli sono forniti già di serie di

scarico condensa.

CIRCUITO DI COMBUSTIONE

• Camera di combustione, in acciaio inox AISI 441, caratterizzata da

un’elevata superficie di scambio (ad alto volume rispetto al carico

termico unitario). Grazie alla sua particolare forma assicura bassi

carichi termici ed una distribuzione uniforme del calore.

• Focolare ad inversione di fiamma, con circuito di combustione a tre

giri fumi, completamente saldato, per assicurarne una lunga durata.

• Scambiatore di calore ad alto rendimento, in acciaio inox AISI

441. Costituito da un fascio tubiero a sezione conica, con profilo

aerodinamico, garantisce pochissima resistenza al passaggio aria,

velocità costante del passaggio dei fumi e quindi scambio termico

elevato.

• Fascio tubiero brevettato.

• Pannelli di ispezione (un pannello frontale e quattro pannelli

posteriori sullo scambiatore di calore) coibentati in fibra ceramica.

• Pannello isolante per piastra bruciatore in fibra minerale.

STRUTTURA E PANNELLATURA

• Struttura portante (telaio del generatore) in alluminio.

• Doppia Pannellatura a sandwich con coibentazione in lana di vetro

per ridurre la propagazione di rumore e limitare le perdite di calore

verso l’ambiente a beneficio del rendimento.

SCELTA DEL BRUCIATORE

I bruciatori, da abbinare ai moduli EMS, possono essere del tipo:

• Modulante.

• Bistadio (alta – bassa fiamma).

Per i moduli scambiatori ad alto rendimento, possono essere accoppiati

SOLO bruciatori funzionanti a GAS.

NOTE

KIT SCARICO CONDENSA DI SERIE per i modelli ad Alto Rendimento

La versione standard può essere inserita in una canalizzazione o

appoggiata su un plenum di mandata aria.

I termostati devono essere posizionati in funzione del flusso dell’aria e

dell’installazione del generatore.

Il modulo può essere usato sia a monte del ventilatore, in aspirazione,

sia a valle, in mandata.

Le temperature e le portate aria devono corrispondere a quelle dei

nostri generatori PKA, con tolleranze di ± 10%; l’uso del modulo con

portate e/o temperature aria diverse da quanto indicato deve essere

concordato con APEN GROUP.

Lamiera zincata

Isolante

Acciaio zincato preverniciato
