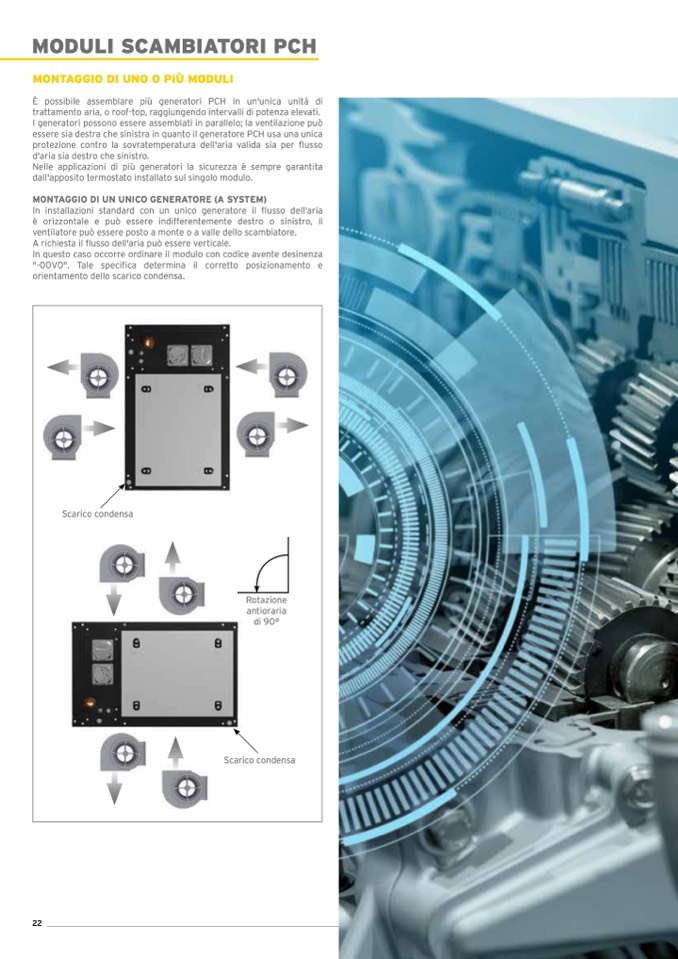

MODULI SCAMBIATORI PCH

MONTAGGIO DI UNO O PIÙ MODULI

È possibile assemblare più generatori PCH in un'unica unità di

trattamento aria, o roof-top, raggiungendo intervalli di potenza elevati.

I generatori possono essere assemblati in parallelo; la ventilazione può

essere sia destra che sinistra in quanto il generatore PCH usa una unica

protezione contro la sovratemperatura dell'aria valida sia per flusso

d'aria sia destro che sinistro.

Nelle applicazioni di pi

ù generatori la sicurezza è sempre garantita

dall'apposito termostato installato sul singolo modulo.

MONTAGGIO DI UN UNICO GENERATORE (A SYSTEM)

In installazioni standard con un unico generatore il flusso dell'aria

è orizzontale e pu

ò essere indifferentemente destro o sinistro, il

ventilatore può essere posto a monte o a valle dello scambiatore.

A richiesta il flusso dell'aria può essere verticale.

In questo caso occorre ordinare il modulo con codice avente desinenza

"-00V0". Tale specifica determina il corretto posizionamento e

orientamento dello scarico condensa.

Scarico condensa

Rotazione

antioraria

di 90°

Scarico condensa
