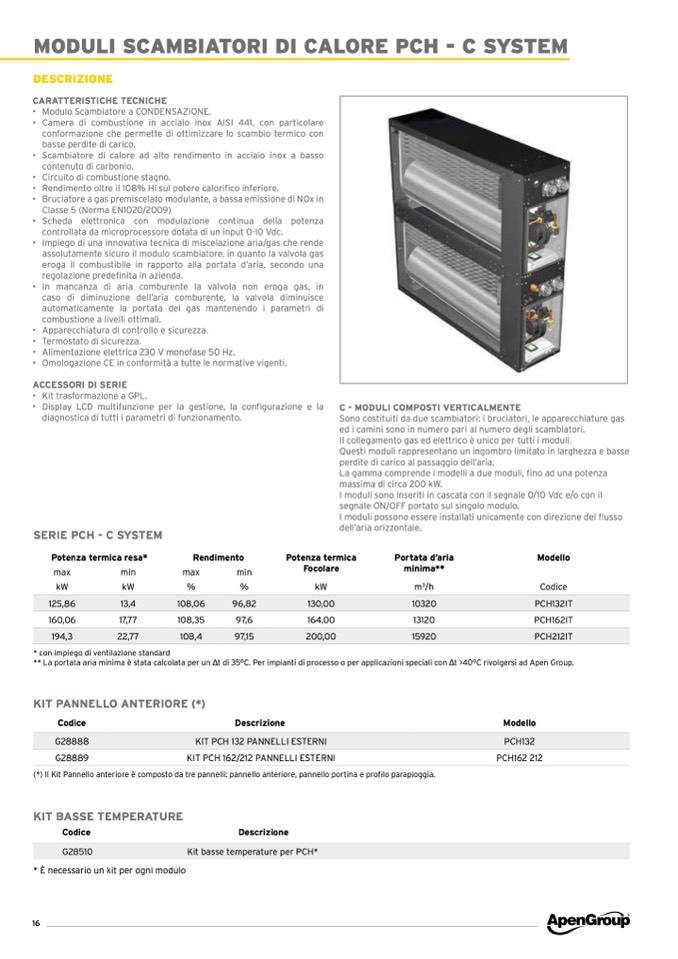

MODULI SCAMBIATORI DI CALORE PCH - C SYSTEM
DESCRIZIONE
CARATTERISTICHE TECNICHE
• Modulo Scambiatore a CONDENSAZIONE.
• Camera di combustione in acciaio inox AISI 441, con particolare
conformazione che permette di ottimizzare lo scambio termico con
basse perdite di carico.
• Scambiatore di calore ad alto rendimento in acciaio inox a basso
contenuto di carbonio.
• Circuito di combustione stagno.
• Rendimento oltre il 108% Hi sul potere calorifico inferiore.
• Bruciatore a gas premiscelato modulante, a bassa emissione di NOx in
Classe 5 (Norma EN1020/2009)
• Scheda elettronica con modulazione continua della potenza
controllata da microprocessore dotata di un input 0-10 Vdc.
• Impiegodiunainnovativatecnicadimiscelazionearia/gascherende
assolutamente sicuro il modulo scambiatore, in quanto la valvola gas
eroga il combustibile in rapporto alla portata d’aria, secondo una
regolazione predefinita in azienda.
• In mancanza di aria comburente la valvola non eroga gas, in
caso di diminuzione dell’aria comburente, la valvola diminuisce
automaticamente la portata del gas mantenendo i parametri di
combustione a livelli ottimali.
• Apparecchiatura di controllo e sicurezza.
• Termostato di sicurezza.
• Alimentazione elettrica 230 V monofase 50 Hz.
• Omologazione CE in conformità a tutte le normative vigenti.
ACCESSORI DI SERIE
• Kit trasformazione a GPL.
• Display LCD multifunzione per la gestione, la configurazione e la
diagnostica di tutti i parametri di funzionamento.
SERIE PCH - C SYSTEM
C - MODULI COMPOSTI VERTICALMENTE
Sono costituiti da due scambiatori: i bruciatori, le apparecchiature gas
ed i camini sono in numero pari al numero degli scambiatori.
Il collegamento gas ed elettrico è unico per tutti i moduli.
Questi moduli rappresentano un ingombro limitato in larghezza e basse
perdite di carico al passaggio dell’aria.
La gamma comprende i modelli a due moduli, fino ad una potenza
massima di circa 200 kW.
I moduli sono inseriti in cascata con il segnale 0/10 Vdc e/o con il
segnale ON/OFF portato sul singolo modulo.
I moduli possono essere installati unicamente con direzione del flusso
dell’aria orizzontale.
Potenza termica resa*
Rendimento
Potenza termica
Focolare
Portata d’aria
minima**
Modello
max
min
max
min
kW
kW
%
%
kW
m
3
/h
Codice
125,86
13,4
108,06
96,82
130,00
10320
PCH132IT
160,06
17,77
108,35
97,6
164,00
13120
PCH162IT
194,3
22,77
108,4
97,15
200,00
15920
PCH212IT
* con impiego di ventilazione standard
** La portata aria minima è stata calcolata per un
∆t di 35°C. Per impianti di processo o per applicazioni speciali con ∆t >40°C rivolgersi ad Apen Group.
KIT PANNELLO ANTERIORE (*)
(*) Il Kit Pannello anteriore è composto da tre pannelli: pannello anteriore, pannello portina e profilo parapioggia.
KIT BASSE TEMPERATURE
Codice
Descrizione
* È necessario un kit per ogni modulo
Codice
Descrizione
Modello
G28888
KIT PCH 132 PANNELLI ESTERNI
PCH132
G28889
KIT PCH 162/212 PANNELLI ESTERNI
PCH162 212
G28510
Kit basse temperature per PCH*
16
