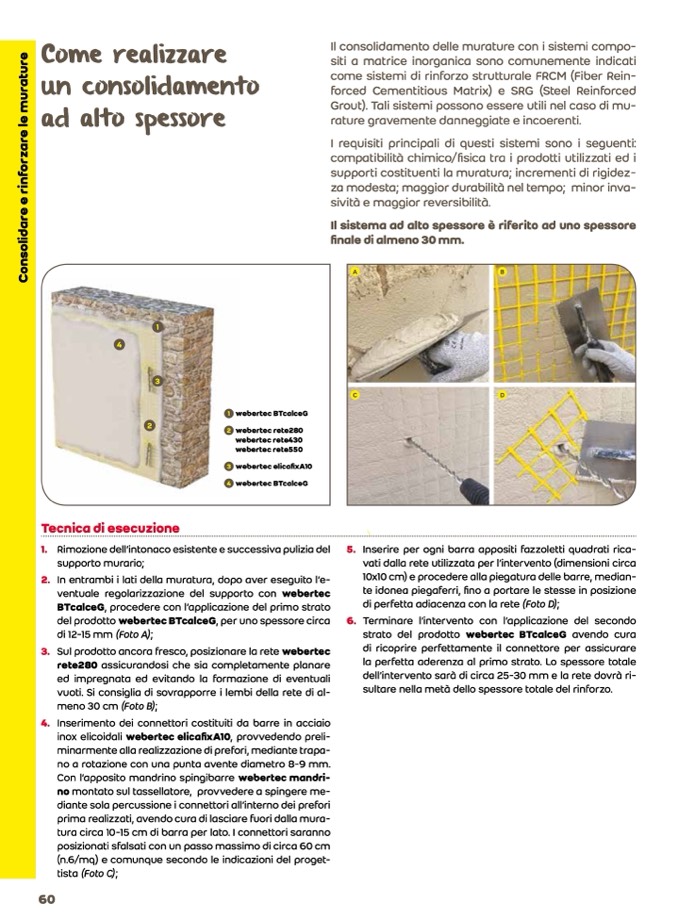

Come realizzare

un consolidamento

ad alto spessore

Il consolidamento delle murature con i sistemi compo-

siti a matrice inorganica sono comunemente indicati

come sistemi di rinforzo strutturale FRCM (Fiber Rein-

forced Cementitious Matrix) e SRG (Steel Reinforced

Grout). Tali sistemi possono essere utili nel caso di mu-

rature gravemente danneggiate e incoerenti.

I requisiti principali di questi sistemi sono i seguenti:

compatibilità chimico/fisica tra i prodotti utilizzati ed i

supporti costituenti la muratura; incrementi di rigidez-

za modesta; maggior durabilità nel tempo; minor inva-

sività e maggior reversibilità.

Il sistema ad alto spessore è riferito ad uno spessore

finale di almeno 30 mm.

A

B

C

D

5. Inserire per ogni barra appositi fazzoletti quadrati rica-

vati dalla rete utilizzata per l’intervento (dimensioni circa

10x10 cm) e procedere alla piegatura delle barre, median-

te idonea piegaferri, fino a portare le stesse in posizione

di perfetta adiacenza con la rete (Foto D);

6. Terminare l’intervento con l’applicazione del secondo

strato del prodotto webertec BTcalceG avendo cura

di ricoprire perfettamente il connettore per assicurare

la perfetta aderenza al primo strato. Lo spessore totale

dell’intervento sarà di circa 25-30 mm e la rete dovrà ri-

sultare nella metà dello spessore totale del rinforzo.

C

o

n

s

o

l

i

d

a

r

e

e

r

i

n

f

o

r

z

a

r

e

l

e

m

u

r

a

t

u

r

e

1

4

3

2

1 webertec BTcalceG

2 webertec rete280

webertec rete430

webertec rete550

3 webertec elicafixA10

4 webertec BTcalceG

Tecnica di esecuzione

1. Rimozione dell’intonaco esistente e successiva pulizia del

supporto murario;

2. Inentrambiilatidellamuratura,dopoavereseguitol’e-

ventuale regolarizzazione del supporto con webertec

BTcalceG, procedere con l’applicazione del primo strato

del prodotto webertec BTcalceG, per uno spessore circa

di 12-15 mm (Foto A);

3. Sulprodottoancorafresco,posizionarelaretewebertec

rete280 assicurandosi che sia completamente planare

ed impregnata ed evitando la formazione di eventuali

vuoti. Si consiglia di sovrapporre i lembi della rete di al-

meno 30 cm (Foto B);

4. Inserimento dei connettori costituiti da barre in acciaio

inox elicoidali webertec elicafixA10, provvedendo preli-

minarmente alla realizzazione di prefori, mediante trapa-

no a rotazione con una punta avente diametro 8-9 mm.

Con l’apposito mandrino spingibarre webertec mandri-

no montato sul tassellatore, provvedere a spingere me-

diante sola percussione i connettori all’interno dei prefori

prima realizzati, avendo cura di lasciare fuori dalla mura-

tura circa 10-15 cm di barra per lato. I connettori saranno

posizionati sfalsati con un passo massimo di circa 60 cm

(n.6/mq) e comunque secondo le indicazioni del proget-

tista (Foto C);
