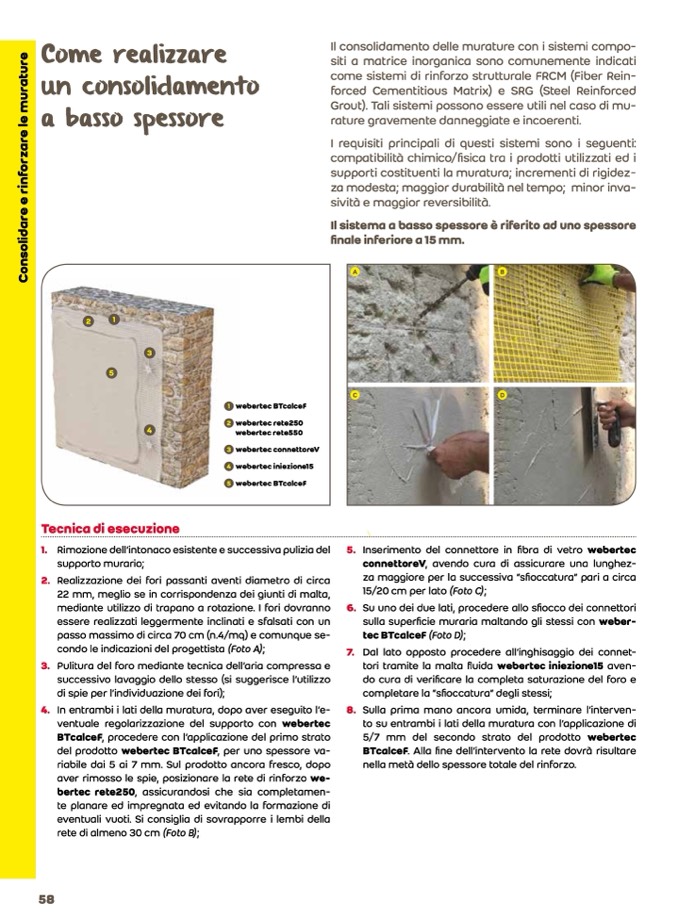

Come realizzare

un consolidamento

a basso spessore

Il consolidamento delle murature con i sistemi compo-

siti a matrice inorganica sono comunemente indicati

come sistemi di rinforzo strutturale FRCM (Fiber Rein-

forced Cementitious Matrix) e SRG (Steel Reinforced

Grout). Tali sistemi possono essere utili nel caso di mu-

rature gravemente danneggiate e incoerenti.

I requisiti principali di questi sistemi sono i seguenti:

compatibilità chimico/fisica tra i prodotti utilizzati ed i

supporti costituenti la muratura; incrementi di rigidez-

za modesta; maggior durabilità nel tempo; minor inva-

sività e maggior reversibilità.

Il sistema a basso spessore è riferito ad uno spessore

finale inferiore a 15 mm.

A

B

C

D

5. Inserimento del connettore in fibra di vetro webertec

connettoreV, avendo cura di assicurare una lunghez-

za maggiore per la successiva “sfioccatura” pari a circa

15/20 cm per lato (Foto C);

6. Su uno dei due lati, procedere allo sfiocco dei connettori

sulla superficie muraria maltando gli stessi con weber-

tec BTcalceF (Foto D);

7. Dal lato opposto procedere all’inghisaggio dei connet-

tori tramite la malta fluida webertec iniezione15 aven-

do cura di verificare la completa saturazione del foro e

completare la “sfioccatura” degli stessi;

8. Sulla prima mano ancora umida, terminare l’interven-

to su entrambi i lati della muratura con l’applicazione di

5/7 mm del secondo strato del prodotto webertec

BTcalceF. Alla fine dell’intervento la rete dovrà risultare

nella metà dello spessore totale del rinforzo.

C

o

n

s

o

l

i

d

a

r

e

e

r

i

n

f

o

r

z

a

r

e

l

e

m

u

r

a

t

u

r

e

2

1

3

5

4

1 webertec BTcalceF

2 webertec rete250

webertec rete550

3 webertec connettoreV

4 webertec iniezione15

5 webertec BTcalceF

Tecnica di esecuzione

1. Rimozione dell’intonaco esistente e successiva pulizia del

supporto murario;

2. Realizzazione dei fori passanti aventi diametro di circa

22 mm, meglio se in corrispondenza dei giunti di malta,

mediante utilizzo di trapano a rotazione. I fori dovranno

essere realizzati leggermente inclinati e sfalsati con un

passo massimo di circa 70 cm (n.4/mq) e comunque se-

condo le indicazioni del progettista (Foto A);

3. Pulitura del foro mediante tecnica dell’aria compressa e

successivo lavaggio dello stesso (si suggerisce l’utilizzo

di spie per l’individuazione dei fori);

4. In entrambi i lati della muratura, dopo aver eseguito l’e-

ventuale regolarizzazione del supporto con webertec

BTcalceF, procedere con l’applicazione del primo strato

del prodotto webertec BTcalceF, per uno spessore va-

riabile dai 5 ai 7 mm. Sul prodotto ancora fresco, dopo

aver rimosso le spie, posizionare la rete di rinforzo we-

bertec rete250, assicurandosi che sia completamen-

te planare ed impregnata ed evitando la formazione di

eventuali vuoti. Si consiglia di sovrapporre i lembi della

rete di almeno 30 cm (Foto B);

58
